Lieu d'origine: | La Chine |
---|---|
Nom de marque: | Runpaq |
Certification: | CE |
Numéro de modèle: | 17B8 |
Quantité de commande min: | 1000 morceaux |
Détails d'emballage: | mousse + boîte |
Délai de livraison: | 10-15 jours |
Conditions de paiement: | T/T, L/C, Western Union, D/P |
Capacité d'approvisionnement: | 100 000/mois |
Descriptio: | transducteur piézo-électrique ultrasonique | Fréquence centrale: | 975 +/- 30 HERTZ |
---|---|---|---|
Capacité statique: | 500PF +/- 20% | Impédance de résonance: | < 100=""> |
Transmettez l'angle de faisceau: | 5 - 10 degrés | Recevez la sensibilité: | >120 système mv (mi-onde) |
Émettez la surface: | Diamètre 15 millimètres | Surface de montage: | Diamètre 21 millimètres |
Pression: | > 3,0 MPA | câblage: | centre |
Câblage du type: | fil de bouclier | Matériel de Hous: | SS304+polymer |
Surligner: | Transducteur piézoélectrique ultrasonique de fil de bouclier,Transducteur IP68 piézoélectrique ultrasonique,Polymère logeant le transducteur piézo-électrique ultrasonique |
capteur ultrasonique, transducteur piézo-électrique, sonde de débit ultrasonique
Application ultrasonique de transducteur :
Le compteur de débit ultrasonique est employé avec le transducteur piézoélectrique pour mesurer le débit de liquide en transmettant l'onde ultrasonique dans le milieu liquide. En plus de l'écoulement dosant, le transducteur piézo-électrique ultrasonique peut être utilisé pour la mesure de niveau liquide. Ceux-ci sont principalement employés dans des applications de mesure, telles que la détection, l'équipement B-médical, de beauté, le transducteur acoustique, le mètre de chaleur conduit et ultrasonique micro, le mètre d'eau, le soudeur, le décapant, le débitmètre ultrasonique, etc.
Principe de fonctionnement de transducteur ultrasonique :
Les transducteurs ultrasoniques piézoélectriques sont utilisés dans un compteur de débit ultrasonique, il emploie le bruit salue pour déterminer la vitesse d'un fluide traversant un tuyau fermé, et ses réflexions du fluide sont identiques. L'émetteur traite en amont et en aval des périodes de déterminer le débit.
De ce qu'est il fait : capteur ultrasonique :
Le transducteur ultrasonique de la haute fréquence, qui se compose d'un élément actif, d'un support, et du wearplate. Son élément actif est un matériel de monocristal piézoélectrique ou qui convertit l'énergie électrique en énergie ultrasonique. Il alors reçoit également l'énergie ultrasonique arrière et la convertit en énergie électrique.
Fiche technique de produit
Paramètres techniques | |||||
Modèle | 17B | Fréquence centrale | 975 + 30 kilohertz | Capacité statique | 500 PF + 20% |
Impédance de résonance | <110> | Protection | IP68 | Temp de travail. | < 90=""> |
Pression | >3,0 MPA | Transmettez l'angle de faisceau | 5 – 10 |
Recevez sensibilité |
>300 système mv (mi-onde) |
Logement du matériel | SS304+polymer | Émettez la surface | Diamètre 17 millimètres | Surface de montage | Diamètre 21 millimètres |
Joint |
Époxyde encapsulation |
Câblage | Centre | Type de fil |
Diamètre 2,5 millimètres double noyau |
Article 17SLW | Unité | V standard | Article | Unité | V standard |
Centre F (francs) | Kilohertz | 970±30 | Émettez la poutre A | . | 5-10 |
Résonnant (R0) | Ω | <110> | Protection | IP65 | |
C statique (CP) | PF | 900±20% | Pression | MPA | ﹥2.6 |
Recevez la sensibilité | système mv | >280mv (moitié) | Manière d'avance de fil | millimètre | Centre de capteur |
Gamme | millimètre | Joint | Suffisance époxyde | ||
La température | ℃ | <70> | Diamètre de trou. | millimètre | Φ21 |
Tension | V | 3 | Matériel de Chambre | De grande molécularité | |
NTC |
3950 10K 1% |
Paramètres

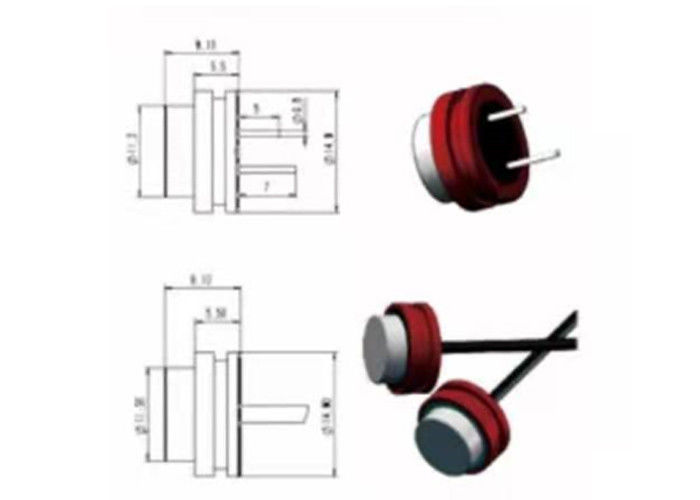

Différentes options :
