Lieu d'origine: | La Chine |
---|---|
Nom de marque: | Runpaq |
Certification: | CE |
Numéro de modèle: | 8073-DRF01 |
Quantité de commande min: | 50 morceaux |
Prix: | USD25/piece (>1000pcs) / USD26.5 (50-1000 pcs) |
Détails d'emballage: | boîte + carton + palette de maste |
Délai de livraison: | 15-21 jours |
Conditions de paiement: | L/C, T/T, D/A, D/P, Western Union |
Capacité d'approvisionnement: | 200000 ensembles/mois |
Diamètre: | DN8-20 (robinet à tournant sphérique de 3 manières) | Pression: | MPA 10 barres/PN10/1,0/150 livres par pouce carré |
---|---|---|---|
courant de travail: | <80 mA=""> | Tension: | DC3-6V/DC12-24V/AC85-265V/AC230V |
puissance: | < 2W=""> | Couple: | 2,5 NM |
Ouvrez-vous/heure exact: | < 8="" Seconds=""> | Nom de produit: | contrôle de valves de chauffage par le sol |
Surligner: | Valve de zone de la chaudière DN15,valves du chauffage par le sol dN15,1 |

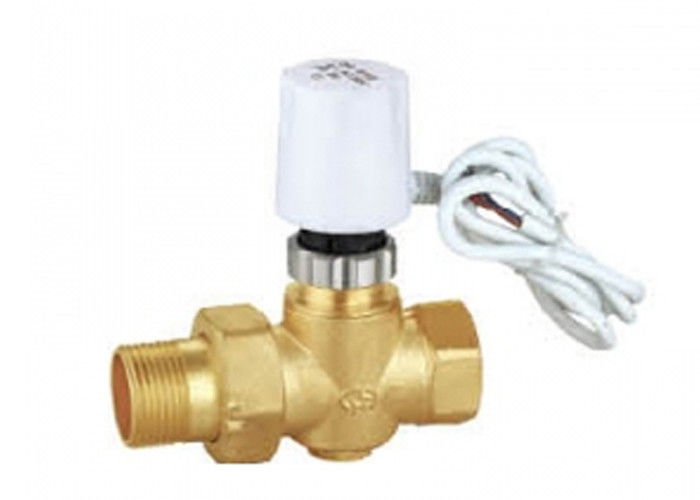

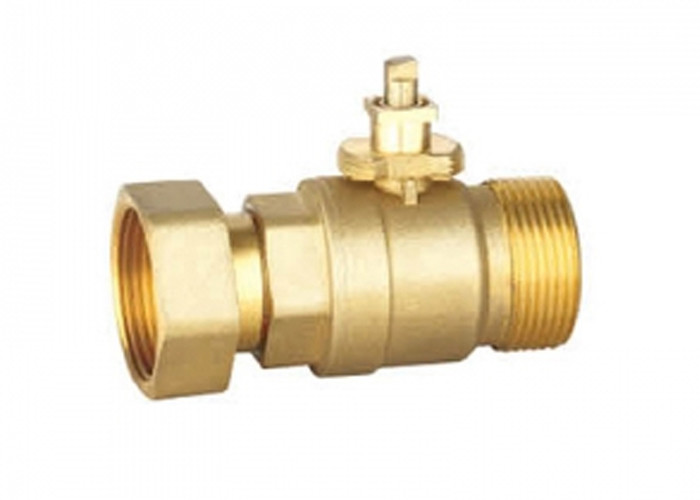

Valves de zone, 3 valves de chauffage en laiton dN15, soupape de commande de manière inoxydable de l'eau pour la chaudière
Description de produit
Une valve de zone, peut être valve de chauffage de 3 manières, ou 2 valves droites de chauffage de manière, sont installées du côté chaud ou du côté de chaudière de la boucle de caloduc, exposant la valve aux températures plus élevées et plus stressantes. Les valves de la boule roulante installées vers l'arrière : la valve doit être installée de sorte que la flèche sur le corps de valve pour assortir la direction du flux de l'eau chaude.
Caractéristiques
1. Envergure extrême de durée de vie d'ONG ;
2. Le dépassement manuel, la valve peut être actionné quand panne de courant ;
3. Mini indicateur de dimension et de position
4. Bonne représentation de cachetage, clôture IP65
Application
Avantages
Non. | Les nôtres | Produits normaux |
Joint d'axe de valve | Joints quadruples | Doubles joints |
Joint d'écrou | Revêtement anaérobie superbe automatique de colle, à serrage cohérent de couple | Colle anaérobie manuelle, inégalement, serrage non cohérent de couple |
Joint entre le corps de valve et le logement | Cannelure de joint | aucun |
Couple | Sans à-coup et lumière | Lourd, non uniformément |
Drainage | Oui | aucun |
Données techniques
Modèle | 20P-1.0B |
Travail ampère (mA) | 80 maximum |
Protection | IP65 |
Puissance (w) | <2> |
Actionnez la pression (le MPA) | PN10 |
Couple (nanomètre) | 2 |
Chaîne de diamètre | DN8-32 (droit) ; DN15-20 (pièce en t, à trois voies) |
Ouvrez-vous/(s) étroit | Droit : < 7s=""> |
Volt de travail. (v) | DC3-6V, DC12V |
Temp de médias (℃) | 0-90 |
Contrôle | CR01, CR02, CR05 |
Matériel de corps de valve | Port de connexion | Diamètre | D | L | H | W |
(millimètre) | (Kilogramme) | |||||
Laiton | Plein diamètre de fil femelle | DN8 | 8 | 46 | 31 | 0,232 |
DN10 | 8 | 46 | 31 | 0,231 | ||
DN15 | 15 | 57 | 38 | 0,308 | ||
DN20 | 15 | 66 | 38 | 0,389 | ||
DN25 | 20 | 72 | 47 | 0,478 | ||
verticale à trois voies | DN15 | 12 | 63 | 49 | 0,31 | |
DN20 | 15 | 66 | 53 | 0,367 | ||
fil de Femelle-mâle | DN15 | 15 | 63 | 38 | 0,307 | |
DN20 | 15 | 66 | 38 | 0,337 | ||
DN32 | 20 | 76 | 50 | 0,569 | ||
Fil masculin | DN15 | 15 | 68 | 38 | 0,299 |
Câblage des options
le commutateur 1.Connecting À S'OUVRIR, la valve s'ouvre, obtenant la position, automatiquement mise hors tension, la valve reste position d'ouverture entièrement
2.Connection le commutateur À SE FERMER, la fin de valve, obtenant la position, automatiquement mise hors tension, la valve demeure la position latérale de passages (entièrement fermée)
le commutateur 1.Connecting À S'OUVRIR, la valve s'ouvre, obtenant la position, automatiquement mise hors tension, la valve reste position d'ouverture entièrement
le commutateur 2.Connection à FERMÉ, la fin de valve, obtenant la position, automatiquement mise hors tension, la valve demeure la position latérale de passages (entièrement clôturée)
Note : AC24V/AC220V peut seulement être employé pour les valves électriques de la série 50K
le commutateur 1.Connecting, la valve s'ouvre, obtenant la position, automatiquement mise hors tension, thevalve reste position d'ouverture entièrement
2.Disconnecting le commutateur, la fin de valve, obtenant la position, automatiquement mise hors tension, la valve demeure la position latérale de passages (entièrement clôturée)
Note : Quand la puissance est tension CC et les fils rouges est « + », le fil bleu est « — »
le commutateur 1.Connecting À S'OUVRIR, la valve s'ouvre, obtenant la position, automatiquement mise hors tension, la valve reste position d'ouverture entièrement
le commutateur 2.Connecting À SE FERMER, la fin de valve, obtenant la position et automatiquement la mise hors tension, la valve demeure position entièrement étroite
Note : AC24V/AC220V peut seulement être employé pour la valve électrique de la série 50K
le commutateur 1.Connecting et OUVERT, la valve s'ouvre, obtenant à la position la sortie verte de fil le signal d'OLS, le contrôleur examine le signal OLS, relient le commutateur POUR S'ARRÊTER, la valve s'arrête et reste position d'ouverture entièrement
le commutateur 2.Connecting et la FIN, la fin de valve, obtenant à la position la sortie rouge de fil le signal de CLS, le contrôleur examine le signal CLS, relie le commutateur POUR S'ARRÊTER, la valve s'arrête et reste position entièrement étroite,
Note : Veuillez s'assurer les fils de signal « rouges », « noir » et « vert » soyez relié au début, puis reliez les fils de puissance « jaunes » et « bleus ».
