Lieu d'origine: | La Chine |
---|---|
Nom de marque: | Runpaq |
Certification: | NSF |
Numéro de modèle: | 77C-DN50-7 |
Quantité de commande min: | 50 morceaux |
Détails d'emballage: | carton + palette |
Délai de livraison: | 15-21 jours |
Conditions de paiement: | T/T, L/C, D/A, D/P, Western Union |
Capacité d'approvisionnement: | 20000 ensembles/mois |
Style: | garnitures de tuyau cannelées d'extrémité | Pression: | barre 1200 livres par pouce carré/83 |
---|---|---|---|
Diamètre: | DN25-DN1200, 1" - 48" | Garniture: | EPDM |
Boulon et écrou: | ss304 | Logement du matériel: | SS304, 316, 316L, 2205 duplex, duplex superbe 2507, fer malléable galvanisé plongé chaud |
Modèle: | 77C-DN25 | Application: | UF/plan traitement de RO/eaux usées, landleachet |
Forme: | droit, égal | Nom de produit: | garnitures cannelées, accouplement flexible cannelé |
Surligner: | Le coude de 90 degrés a cannelé le montage de tuyau,DN25 a galvanisé des garnitures de tuyau de fer,2205 garnitures de tuyau de fer galvanisé de duplex |

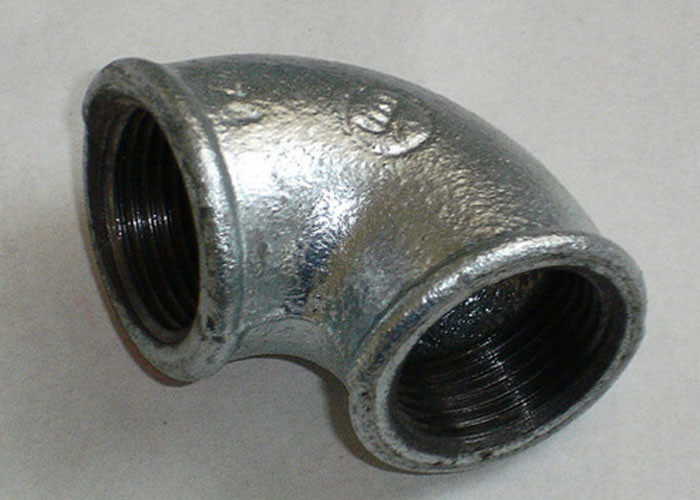

les garnitures de tuyau de fer galvanisé, roulent le montage de tuyau cannelé, le coude 90
Description générale
L'accouplement cannelé est conçu pour relier les systèmes de tuyau cannelés. Le fer de mellabele, ou le fer galvanisé a cannelé des garnitures de tuyau, contient l'accouplement rigide et l'accouplement flexible, qui s'appelle également le type victaulic accouplement. Afin de jouer le rôle du joint de tuyau cannelé/du joint montage de tuyau, un accouplement rigide est conçu pour relier ensemble les tuyaux cannelés de sorte qu'il n'y ait aucun mouvement relatif entre eux. Quand l'alignement précis de deux tuyaux/axes cannelés est exigé, des accouplements cannelés rigides sont habituellement employés. Le désalignement radial ou axial grave peut causer des efforts élevés et mener à l'échec prématuré.
Définition d'un montage de tuyau cannelé :
Composez premièrement cannelé. accouplement. La cannelure sur le tuyau, il est transformé en formant ou en usinant une cannelure réelle en extrémités de deux tuyaux. Une garniture s'enveloppe autour et sur des embouts de tuyau, l'enrouler de logements autour de la garniture et se repose dans les cannelures de tuyau, et les boulons et les écrous sont serrés avec une clé pour la tenir toute ensemble.
Caractéristiques
Joints rapides logeant des matériaux :
Nylon, l'autre matière composée et plastique sur des exigences.
Bolts&Nuts :
Joints en caoutchouc ou joints :
Les joints de garniture est en forme de c, fait de la garniture standard EPDM (monomère de diène de propylène d'éthylène) pour l'eau froide, l'eau chaude, l'acide rare, l'air exempt d'huile et le produit chimique multiple (- 50~150). Il n'est pas approprié au milieu comme le pétrole
Fiche technique
Nominal taille |
Tuyau OD |
Pression estimation |
Embout de tuyau séparation |
Dimensions | ||
B | C | |||||
millimètre | millimètre | livre par pouce carré | millimètre | millimètre | millimètre | millimètre |
dans | dans | barre | dans | dans | dans | dans |
25 1 |
33,4 1,315 |
300 20,67 |
0-1.6 0-0.06 |
54 2,126 |
94 3,701 |
42 1,654 |
32 1,25 |
42,20 1,660 |
300 20,67 |
0-1.6 0-0.06 |
63 2,480 |
103 4,055 |
44 1,732 |
40 1,5 |
48,30 1,900 |
300 20,67 |
0-1.6 0-0.06 |
70 2,756 |
112 4,409 |
44 1,732 |
50 2 |
60,30 2,375 |
300 20,67 |
0-1.6 0-0.06 |
82 3,228 |
124 4,882 |
44 1,732 |
65 2,5 |
73,00 2,875 |
300 20,67 |
0-1.6 0-0.06 |
96 3,780 |
148 5,827 |
44 1,732 |
65 | 76,10 3,000 |
300 20,67 |
0-1.6 0-0.06 |
100 3,937 |
152 5,984 |
44 1,732 |
80 3 |
88,90 3,500 |
300 20,67 |
0-1.6 0-0.06 |
113 4,449 |
166 6,535 |
44 1,732 |
100 4 |
114,3 4,500 |
300 20,67 |
0-3.2 0-0.13 |
140 5,512 |
193 7,598 |
48 1,890 |
125 5 |
141,3 5,563 |
300 20,67 |
0-3.2 0-0.13 |
167 6,575 |
222 8,740 |
50 1,969 |
150 6 |
168,3 6,625 |
300 20,67 |
0-3.2 0-0.13 |
196 7,717 |
252 9,921 |
55 2,165 |
200 8 |
219,10 8,625 |
300 20,67 |
0-3.2 0-0.13 |
314 12,362 |
377 14,83 |
60 2,362 |
250 10 |
273,00 10,75 |
300 20,67 |
0-3.2 0-0.13 |
314 12,362 |
377 14,843 |
50 2,363 |
300 12 |
323,90 12,75 |
300 20,67 |
0-3.2 0-0.13 |
366 14,409 |
435 17,126 |
64 2,520 |
Applications
Eau propre | Osmose d'inversion | Système de RO, ultra-filtration | Système d'uF, dessalement d'eau de mer, |
Les eaux usées | Traitement de l'eau, traitement des eaux usées, dessalement d'eau de mer, installation de traitement effluente |
Tuyauterie cannelée | Lutte anti-incendie, construction, maritime industriels, exploitation, pétrole, gaz et produit chimique, production d'électricité |
Garnitures de tuyau
Avantage compétitif
Conception de processus moulée par par DAO et IAO de Castsoft
Fabrication stricte à régulation de processus
Contrôle de qualité du matériel de moulage
Laboratoire matériel en métal pour l'essai de la propriété compositionnelle, métallographique et mécanique
Apperance parfait
Conformité standard d'essai strict à UL213 et à FM1920
Norme stricte pour la production de garnitures et l'essai de matériel de scellage.
