Lieu d'origine: | LA CHINE |
---|---|
Nom de marque: | Runpaq |
Certification: | CE, EXD |
Numéro de modèle: | YF-E150 |
Quantité de commande min: | 1 |
Détails d'emballage: | Carton/cas en bois |
Délai de livraison: | 10-15 jours |
Conditions de paiement: | T/T, L/C, D/A, D/P, Western Union |
Capacité d'approvisionnement: | 2000 ensembles par mois |
Alimentation d'énergie: | DC12-24V, AC85-265V | Nom de produit: | compteur de débit de taux de débit faible, mètre d'eau magnétique |
---|---|---|---|
Médias liquides: | liquide conducteur, l'eau, les eaux usées, eaux d'égout | Sortie: | 4-20 mA, impulsion de MC, fréquence |
Communication: | Modbus RS485, bacnet, Mbus, GPRS, NOTA:-iot, Lorawan | Diamètre: | DN15-DN2000 |
Milieu: | l'eau, eau de mer, fluide conducteur, liquide, conductivité >0.5μs/cm2 | Utilisation: | système de chauffage, la CAHT, eaux d'égout, les eaux usées, STP, ETP (Export Transfer Prices) |
Matériel d'électrode: | 316L, HB, HC, pinte, Ti | Matériel de revêtement: | PTFE, NR en caoutchouc dur |
Surligner: | Compteur du débit DN150 magnétique,Compteur de débit magnétique de STP,Compteur de débit électromagnétique gauche de brides |
mètre électromagnétique de l'écoulement d'eau dN150, compteur de débit magnétique pour des applications de boue
Description de produits
Le contrat de port de bride ou le compteur de débit électromagnétique de fente sont conçus pour la mesure d'écoulement d'eau. Elle fournit l'éventail de l'industrie de revêtements, électrodes et tailles pour répondre aux besoins même des applications de processus les plus exigeantes dans les secteurs aussi divers comme produit chimique, puissance, pétrole et gaz et métaux et exploitation. L'émetteur puissant est facile à utiliser et fournit le signal de sortie que répond à vos besoins. Vous obtiendrez un souple, raisonnablement évalué, la plupart de compteur de débit précis travaillé pour vos applications. Un débitmètre avec la fonctionnalité basse, la livraison courte et une documentation simple et clairement compréhensible
Théorie des mesures de compteur de débit magnétique
Les compteurs d'un débit électromagnétiques, mesurent l'écoulement à l'aide de la loi de faraday de l'induction. À l'intérieur d'un compteur de débit magnétique, il y a une bobine électromagnétique, cela produit d'un champ magnétique, et des électrodes qui capturent la force électromotrice (tension).
Caractéristiques
Applications
L'EAU MUNICIPALE
LIQUIDE INDUSTRIEL
EAUX USÉES
IRRIGATION
PRODUITS CHIMIQUES
ALIMENTATION D'ÉNERGIE
PHARMACEUTIQUES
NOURRITURE
USINES DE PAPIER
MINES MÉTALLURGIQUES
Données techniques
Nom de produit | Débitmètre électromagnétique | ||
Type de produit | Local|affichage compact | Affichage à distance | Convertisseur de signal |
Modèle | IYF-E | IYF-F | IRT |
Diamètre de tuyau (millimètres) | DN10-DN2000 | ||
Alimentation d'énergie | 100-240 VCA/18-36 VOLTS CONTINU | ||
Exactitude | + 0,5% | + 0,5% | + 0,5% |
Puissance | <6w> | <6w> | <6w> |
Estimation de clôture | IP65 | IP68 | IP65 |
La température liquide | -25-120℃ | -25-120℃ | -25-120℃ |
Température ambiante | -25-50℃ | -25-50℃ | -25-50℃ |
Hygrométrie | 10-90% | 10-90% | 10-90% |
Rapport de mètre | 1:100 | 1:100 | 1:100 |
Sens d'écoulement | écoulement de Bi-direction | écoulement de Bi-direction | écoulement de Bi-direction |
Communication | RS485/Bacnet | RS485/Bacnet | RS485/Bacnet |
Sortie de signal | 4-20mA/Pulse/Frequency | 4-20mA/Pulse/Frequency | 4-20mA/Pulse/Frequency |
Exactitude
Diamètre de tuyau (millimètres) | Vitesse (m/s) | Exactitude |
3-20 | <0> | + 0,25% FS |
0.3-1 | + lecture 1,0% | |
1-15 | + 0,25% lectures | |
25-600 | 0.1-0.3 | + 0,25% FS |
0.3-1 | + 0,5% lectures | |
1-15 | + 0,3% lectures | |
700-3000 | <0> | + 0,25% FS |
0.3-1 | + lecture 1,0% | |
1-15 | + 0,25% lectures |
Sélection modèle
Avis sur la sélection du type local et du type à distance :
Le type à distance signifie que l'affichage d'émetteur et de convertisseur sont montés dans différents emplacements, il a suggéré de choisir
l'extérieur introduisent au clavier les conditions suivantes :
Non | Modèle | ||||||||
YF | Débitmètre électromagnétique | ||||||||
TF | Turbine | ||||||||
VF | Votex | ||||||||
LX | Roue de palette | ||||||||
T | Ultrasonique | ||||||||
Mode d'affichage d'E/F | E : affichage compact/local, F : affichage à distance | ||||||||
Diamètre de tuyau | Type (millimètres) | ||||||||
xxxx |
15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 400, 500, 600, 800, 1000 |
||||||||
Code | Exactitude | ||||||||
1 | + 0,5% FS | ||||||||
2 | + FS 1,0% | ||||||||
3 | + 0,2% FS | ||||||||
Code | Type | ||||||||
N | Convertisseur : 12/24 volts continu, sortie d'impulsion | ||||||||
Émetteur : 24VDC, outpt 4-20mA | |||||||||
B | Intelligent, batterie de lion, aucun affichage local | ||||||||
G | L'affichage futé et local, 4-20mA a produit | ||||||||
C1 | Affichage futé et local, RS485 | ||||||||
C2 | Affichage futé et local, CERF | ||||||||
Code | Type | ||||||||
S | Logement d'acier au carbone | ||||||||
L | Logement d'acier inoxydable | ||||||||
G | Logement à haute pression | ||||||||
HL | électrode 316L | ||||||||
HTi | Électrode titanique | ||||||||
HTa | Électrode de Tantlum | ||||||||
HC | Électrode de Hastelloy-C | ||||||||
L1 | Médias liquides | ||||||||
L2 | Médias de gaz | ||||||||
P | Compensation de pression | ||||||||
T | Compensation de température | ||||||||
Pinte | Pressure&Temp. Compensation | ||||||||
F | Revêtement de PTFE | ||||||||
X | Revêtement en caoutchouc | ||||||||
Échantillon : IYF-E-0100-1-C1-S-HL-L1-F, Magmeter, affichage local, diamètre : 100mm, + 0.5%FS, logement d'acier au carbone, futé, 4-20mA outpt, RS485, 316L électrodes, mètre liquide de médias, revêtement de PTFE |
Liquide régulateur applicable :
doser Non-applicable médial
Diamètre de tuyau, volume d'écoulement et dimension de produit
Diamètre | Volume d'écoulement (m3/h) | Dimension de produit (millimètres) | |||||
(millimètre) | Normale | Minute | Maximum | L | D | H | H1 |
15 | 1,5 | 0,06 | 9,5 | 150 | 95 | 272 | 254 |
20 | 2,5 | 0,11 | 16,9 | 105 | 277 | 254 | |
25 | 3,5 | 0,18 | 26,5 | 115 | 283 | 254 | |
32 | 6 | 0,29 | 43,6 | 140 | 297 | 270 | |
40 | 10 | 0,45 | 67,8 | 150 | 307 | 280 | |
50 | 15 | 0,71 | 106,0 | 200 | 165 | 318 | 294 |
65 | 25 | 1,19 | 179,1 | 185 | 337 | 313 | |
80 | 40 | 1,81 | 271,4 | 200 | 352 | 326 | |
100 | 60 | 2,83 | 424,1 | 250 | 220 | 371 | 344 |
125 | 100 | 4,42 | 665 | 250 | 401 | 372 | |
150 | 135 | 6,36 | 954 | 300 | 285 | 431 | 403 |
200 | 250 | 11,3 | 1696 | 350 | 340 | 486 | 460 |
250 | 375 | 17,66 | 2650 | 400 | 395 | 547 | 511 |
300 | 540 | 25,43 | 3817 | 450 | 445 | 597 | 565 |
350 | 735 | 34,62 | 5195 | 505 | 657 | 620 | |
400 | 960 | 45,22 | 6785 | 500 | 565 | 717 | 675 |
450 | 1200 | 57,23 | 8588 | 550 | 615 | 757 | 727 |
500 | 1500 | 70 | 10602 | 600 | 670 | 817 | 782 |
600 | 2160 | 100 | 15268 | 780 | 917 | 782 | |
700 | 2950 | 138 | 20781 | 700 | 895 | 1027 | 1068 |
800 | 3850 | 180 | 27100 | 800 | 1015 | 1137 | 1157 |
Applications industrielles
Produit chimique | Nourriture et boisson | Moulin à papier |
Métallurgie | Protection de l'environnement | Hydraulique |
Exploitation | Inoxydable | Pétrole |
Pharmacie | Climatiseur | Installation de traitement effluente |
Dessalement d'eau de mer | Pharmacie | Traitement de l'eau |
Avantage compétitif
Démonstration de détails

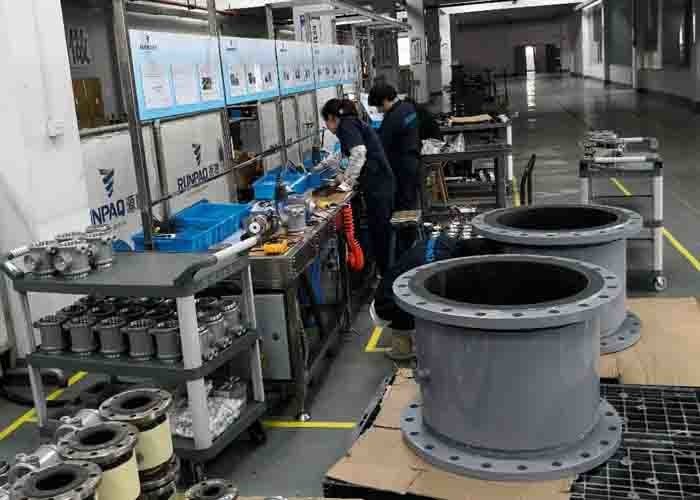

Ligne en acier de calibrage de transformateur de carte PCB de silicium interne de production
Comment utiliser le compteur de débit magnétique
Les débitmètres électromagnétiques mesurent la vitesse des liquides conducteurs dans des tuyaux, tels que l'eau, les acides, le caustique, et les boues. Les débitmètres magnétiques peuvent mesurer correctement quand la conductivité électrique du liquide est plus grande qu'approximativement 5μS/cm. Faites attention parce qu'en utilisant les débitmètres magnétiques sur des fluides avec la basse conductivité, telle que l'eau désionisée, l'eau d'alimentation de chaudière, ou les hydrocarbures, peut faire éteindre le débitmètre et mesurer débit nul.
