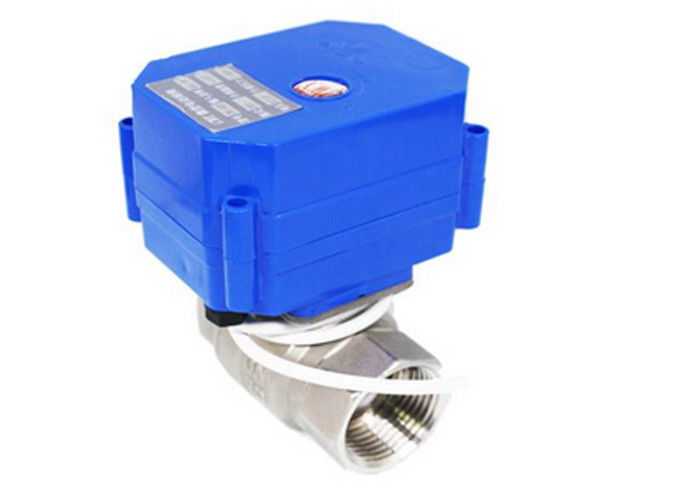

Valve de zone du chauffage DN15 central, valve à deux orifices de zone avec le moteur de déclencheur de C.C

valves de chauffage de zone centrale avec 2 le moteur motorisé gauche de déclencheur de la valve/C.C, dN15



Description de produit

Les valves de zone sur le chauffage central et les systèmes de refroidissement, chaudières de chauffage, il commande la chaleur d'eau chaude ou l'eau froide. Dans tous les cas, quand la soupape de commande de zone est entièrement ouverte, un « commutateur d'extrémité » à l'intérieur de la valve indique le circulateur du système de chauffage commencer le fonctionnement, faisant traverser l'eau chaude la zone.
Notre soupape de commande de zone est une gamme de la valve motorisée bidirectionnelle de zone, qui est avec le déclencheur de moteur pour l'usage dans le chauffage et le système de refroidissement. Le robinet à tournant sphérique en laiton ou inoxydable est disponible dans DN15-32, PN10 avec la connexion de fil. Le déclencheur est commandé par le signal de 2 points et est recommandé pour la fonction "Marche/Arrêt", disponible pour C.A. 230V, 50/60Hz ou l'approvisionnement d'alimentation CC.

Caractéristiques

• La boîte de vitesse en métal et la conception de vitesse en métal, à faible bruit, exécutent sûrement
• Longue durée de vie : plus de 100000 cercles
• La conception électrique de limite et de limite de machines, localisée exactement, évitent la course de vitesse sans interruption.
• se réunir de Mufti-angle, facile à installer
• Structure de boule de flotteur, aucune fuite, particulièrement appropriée aux états lourds de pollution.
• Peut travailler dans la pièce de l'eau de chaudière, bonne substitution pour la vanne électromagnétique



Application

Avantages

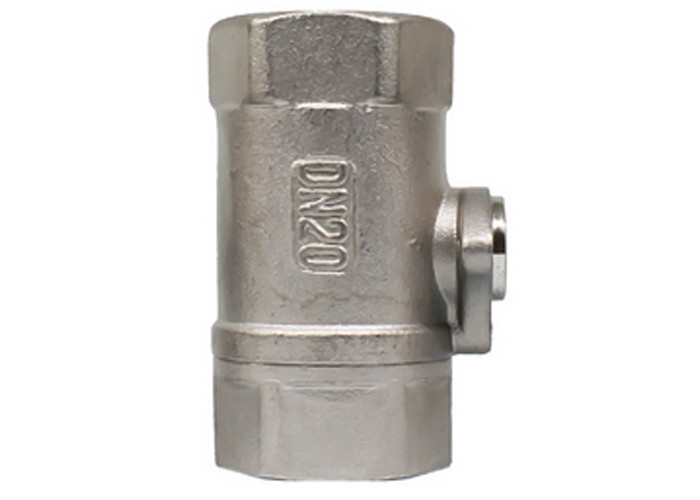

• Corps de valve de Sturday avec la conception raisonnable de structure, et meilleure matière à employé

Non.	Les nôtres	Produits normaux
Joint d'axe de valve	Joints quadruples	Doubles joints
Joint d'écrou	Revêtement anaérobie superbe automatique de colle, à serrage cohérent de couple	Colle anaérobie manuelle, inégalement, serrage non cohérent de couple
Joint entre le corps de valve et le logement	Cannelure de joint	aucun
Couple	Sans à-coup et lumière	Lourd, non uniformément
Drainage	Oui	aucun



Données techniques

Modèle	60P
Travail ampère (mA)	Max100mA (CR04 excepté Max150mA)
Protection	IP65
Puissance (w)	<5>
Actionnez la pression (le MPA)	PN10
Couple (nanomètre)	6
Chaîne de diamètre	DN8-32
Ouvrez-vous/(s) étroit	< 8s="">
Volt de travail. (v)	DC3-6V, DC12V, AC/DC9-24V, AC220V, AC85-265V
Temp de médias (℃)	0-90
Contrôle	CR01, CR02, CR02+, CR03, CR03A, CR03T, CR04 CR05, CR06



Câblage des options

• Deux fils et polarité inverse (DC3-6V/DC12V/DC24V)

1. Le commutateur se reliant À S'OUVRIR, la valve s'ouvre, obtenant la position, automatiquement mise hors tension, la valve reste position d'ouverture entièrement

2. Le commutateur de connexion À SE FERMER, la fin de valve, obtenant la position, automatiquement mise hors tension, la valve demeure la position latérale de passages (entièrement clôturée)

• Trois fils et deux points de contrôle (DC3-6V/DC12V/DC24V)

1. Le commutateur se reliant À S'OUVRIR, la valve s'ouvre, obtenant la position, automatiquement mise hors tension, la valve reste position d'ouverture entièrement

2. Le commutateur de connexion à FERMÉ, la fin de valve, obtenant la position, automatiquement mise hors tension, la valve demeure la position latérale de passages (entièrement clôturée)

Note : AC24V/AC220V peut seulement être employé pour les valves électriques de la série 50K

• retour de trois wires&failsafe/power-off (DC9-24V)

1. Le commutateur se reliant À S'OUVRIR, la valve s'ouvre, obtenant la position et automatiquement la mise hors tension, la valve demeure

position d'ouverture entièrement

2. Déconnectant le commutateur POUR SE FERMER, la valve se ferme, obtenant la position et automatiquement la mise hors tension, la valve demeure position entièrement étroite

Note : Car la puissance- et la valve seront de retour automatiquement, et RD/G (B)/Y (B) 3 fils ne peuvent pas être puissance-sur ensemble de garder le coffre-fort de valve

• trois fils un contrôle de point (DC3-6V/ADC9-24V/AC220V)

1. Le commutateur se reliant, la valve s'ouvre, obtenant la position, automatiquement mise hors tension, la valve reste position d'ouverture entièrement

2. Déconnectant le commutateur, la valve se ferme, obtenant la position, automatiquement mise hors tension, la valve reste position entièrement étroite

Note : Quand la puissance est tension CC et les fils rouges est « + », le fil bleu est « — »

• diagramme de câblage (angle réglable) (DC9-24V)

1. SW1 ouvert, SW2 ouvert, pleine fin de valve, obtenant la valve de position reste position entièrement étroite

2. SW1 la fin, SW2 ouvert, degrés ouvert de valve 30, obtenant la valve de position demeure position ouverte de 30 degrés

3. SW2 la fin, SW1 ouvert, degrés ouvert de valve 60, obtenant la valve de position demeure position ouverte de 60 degrés

4. SW1 la fin, SW2 la fin, valve grand ouverte, obtenant la valve de position demeure position d'ouverture entièrement

• diagramme de câblage (angle réglable) (DC9-24V)

1. Le commutateur se reliant, la valve s'ouvre, obtenant la position, automatiquement mise hors tension, la valve reste position d'ouverture entièrement

2. Déconnectant le commutateur, la fin de valve, obtenant la position, automatiquement mise hors tension, la valve demeure position entièrement étroite

• diagramme de câblage (deux fils et retour de sécurité/puissance-) (DC3-6V/ADC9-24V/AC220V)

1. Se relier de commutateur, la valve ouverte, obtenant la position et la mise hors tension automatiquement, la valve demeure position entièrement ouverte/étroite

2. La déconnexion de commutateur, la fin de valve, obtenant la position et la mise hors tension automatiquement, la valve demeure position entièrement ouverte/étroite

• contrôleur micro de cinq fils avec le retour de signal (DC3-6V/12V/24V)

1. Le commutateur et OUVERT se reliants, la valve s'ouvre, obtenant à la position la sortie verte de fil le signal d'OLS, le contrôleur examine le signal OLS, relient le commutateur POUR S'ARRÊTER, la valve s'arrête et reste position d'ouverture entièrement

2. Le commutateur et la FIN se reliants, la fin de valve, obtenant à la position la sortie rouge de fil le signal de CLS, le contrôleur examine le signal CLS, relie le commutateur POUR S'ARRÊTER, la valve s'arrête et reste position entièrement étroite,

Note : Veuillez s'assurer les fils de signal « rouges », « noir » et « vert » soyez relié au début, puis reliez les fils de puissance « jaunes » et le « bleu »
