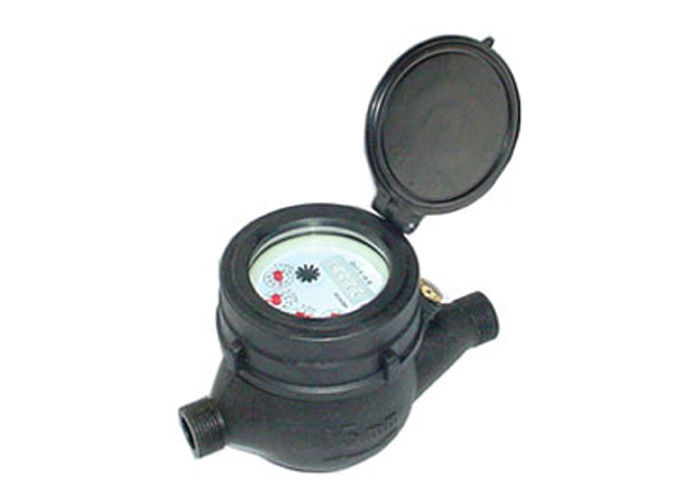

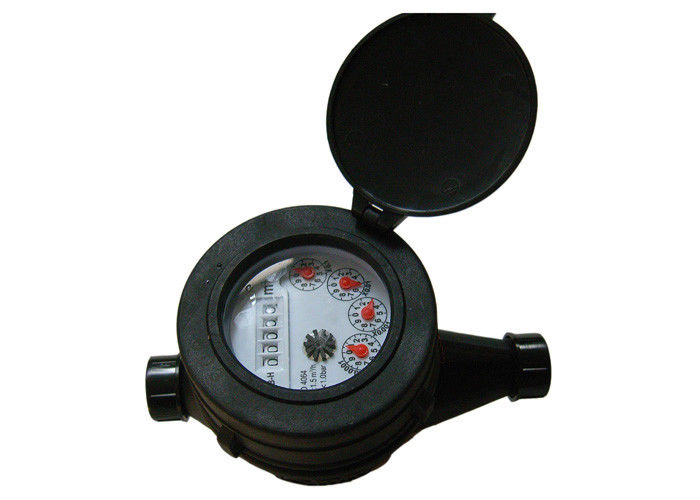

Classe sèche en plastique B Jet Accurate Measuring multi de mètre d'eau du cadran R80

Mètre d'eau intelligent résidentiel en plastique, mètre d'eau multi de jet, ISO4064 classe B, R80



Description générale

Les mètres d'eau secs de cadran emploient le principe de multi-jet, aussi principe de jet simple disponible pour une plus petite taille gauche. Ce mètre d'eau de roue de palette est connu pour son éventail, opération simple, et exactitude dans le totalization d'eau froide ou d'eau chaude et doser de débit. La roue à aubes est centrée dans un anneau des jets, avec des jets d'admission à un niveau et des jets de débouché sur des autres. Un train d'engrenages conduit les cadrans de totalisateur de registre. Pour la sortie d'impulsion, un des cadrans est remplacé par une vitesse, qui tourne un aimant qui est détecté par un senseur encapsulé fileté dans en dehors de la lentille. La fréquence du pouls est déterminée par la vitesse et le cadran sur lesquels la vitesse est placée. Le changement de la fréquence du pouls n'exige aucun outil spécial et peut être fait dans le domaine.



Caractéristique :

• Multi-jet, sec-cadran, facile pour l'entretien ;
• Caractéristique fiable de transmission magnétique, vie longtemps active ;
• Le registre fermé sous vide assure le cadran pour garder librement du brouillard et le gel, maintiennent l'espace libre de lecture dans un long
  service de terme ;
• Les données techniques se conforment à la classe B de la norme internationale ISO4064

Note :

• L'exactitude de mesure se conforment à la norme de la classe B d'OIN 4064.
• Disponible avec la longueur différente sur demande. Disponible dans le mètre d'eau chaude sur demande.

Condition de travail :

• Température de l'eau : 0.1℃~40℃ (0.1℃~90℃ pour le mètre d'eau chaude)
• Pression d'eau : ≤1.0Mpa

Erreur permise maximum :

(1) dans la zone inférieure du qmin inclus jusqu'mais à l'exclusion derrière le quart est ±5%

(2) dans la zone supérieure du quart inclus jusqu'aux qs est ±2%

(3) mètre ±3% d'eau chaude



Fiche technique

Modèle	Diamètre (millimètre)	Classe ISO4064	Surcharge écoulement (Qs)	Constante écoulement (Qp)	Transitoire écoulement (quart)	Écoulement minimum Qmin	Lecture minimum	Lecture maximum
			(m3/h)		(L/h)		(m3)
LXSG-15	15	B	3	1,5	120	30	0,00005	99 999
LXSG-20	20	B	5	2,5	200	50	0,00005	99 999
LXSG-25	25	B	7	3,5	280	70	0,00005	99 999
LXSG-32	32	B	12	6,0	480	120	0,00005	99 999
LXSG-40	40	B	20	10	800	200	0,00005	99 999
LXSG-50	50	B	30	15	3000	450	0,00005	99 999























Dimension

Modèle	Diamètre de tuyau	Longueur (L)	Largeur (B)	Taille (h)	Fil
LXSG-15	15	165/165	88	102	G3/4B
LXSG-20	20	195/190	99	102	G1B
LXSG-25	25	225/260	98	124	G1-1/4B
LXSG-32	32	230/260	102	124	G1-1/2B
LXSG-40	40	200/300	112	125	G2B
LXSG-50	50	200/300	112	125	G2-1/2B



















Installation

• L'installation du mètre d'eau répond aux exigences d'installation d'ISO4064-2 : 2005
• Le calibre du mètre d'eau correspondra au calibre des tuyaux et le débit utilisé est moins qu'ou près du débit unitaire permanent. L'endroit d'installation devrait éviter l'exposition, l'inondation, le gel et la pollution, et commode pour des données d'installation, d'élimination et de lecture.
• Le mètre d'eau sera installé horizontalement (la surface de visualisation est ascendante).
• Les sables et les pierres et d'autres articles divers dans les canalisations seront dégagés.
• La flèche sur le mètre d'eau devrait être identique que l'écoulement d'eau dans la canalisation.
• Si le mètre d'eau est installé sur l'admission de la chaudière, il vaut mieux d'installer la valve inversée sur le débouché de l'eau pour empêcher le courant de retour de l'eau chaude et la vapeur endommagera le mètre d'eau.

Avantage compétitif :

• Conformité aux normes internationales : ISO4064/GBT778/Q/320700JR05-2003
• À régulation de processus strict
• Équipement avancé de calibrage
• Équipe d'ingénieur
