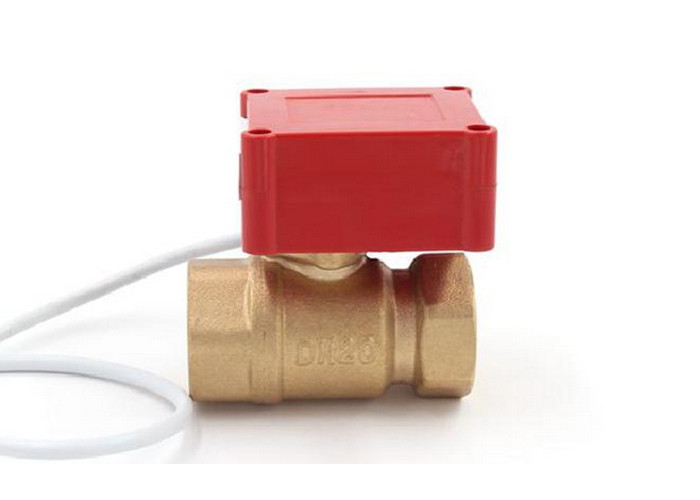

DC12V a fileté les valves de chauffage de zone, robinet à tournant sphérique en laiton de manière du chauffage par le sol 3 de la CAHT

3 valves de chauffage de zone de fil de manière, soupapes de commande de zone pour la CAHT, chauffage par le sol



Description de produit



En même temps que des thermostats, les soupapes de commande de zone réalisent le contrôle de zones de chauffage en réglant l'écoulement d'eau dans vos systèmes de chauffage par le sol. Notre ligne complète des valves de la boule roulante de chauffage sont fournie par DN15 à DN32, et beaucoup différents ports de connexion de fil. Ils peuvent utilisé pour les contrôles chauds d'écoulement d'eau, les circulateurs de ciblage prioritaire, ou les contrôles de fan, le chauffage central et les systèmes de refroidissement.



Caractéristiques

1. Longue envergure extrême de durée de vie ;

2. Le dépassement manuel, la valve peut être actionné quand panne de courant ;

3. Mini indicateur de dimension et de position

4. Bonne représentation de cachetage, clôture IP65



Application

Avantages

• Corps de valve de Sturday avec la conception raisonnable de structure, et meilleure matière à employé

Non.	Les nôtres	Produits normaux
Joint d'axe de valve	Joints quadruples	Doubles joints
Joint d'écrou	Revêtement anaérobie superbe automatique de colle, à serrage cohérent de couple	Colle anaérobie manuelle, inégalement, serrage non cohérent de couple
Joint entre le corps de valve et le logement	Cannelure de joint	aucun
Couple	Sans à-coup et lumière	Lourd, non uniformément
Drainage	Oui	aucun



Données techniques

Modèle	20P-1.0A
Travail ampère (mA)	80 maximum
Protection	IP65
Puissance (w)	<2>
Actionnez la pression (le MPA)	PN10
Couple (nanomètre)	2
Chaîne de diamètre	DN8-32 (droit) ; DN15-20 (pièce en t, à trois voies)
Ouvrez-vous/(s) étroit	Droit : < 7s="">
Volt de travail. (v)	DC3-6V, DC12V
Temp de médias (℃)	0-90
Contrôle	CR01, CR02, CR05

Matériel de corps de valve	Port de connexion	Diamètre	D	L	H	W
			(millimètre)			(Kilogramme)
Laiton	Plein diamètre de fil femelle	DN8	8	46	31	0,232
		DN10	8	46	31	0,231
		DN15	15	57	38	0,308
		DN20	15	66	38	0,389
		DN25	20	72	47	0,478

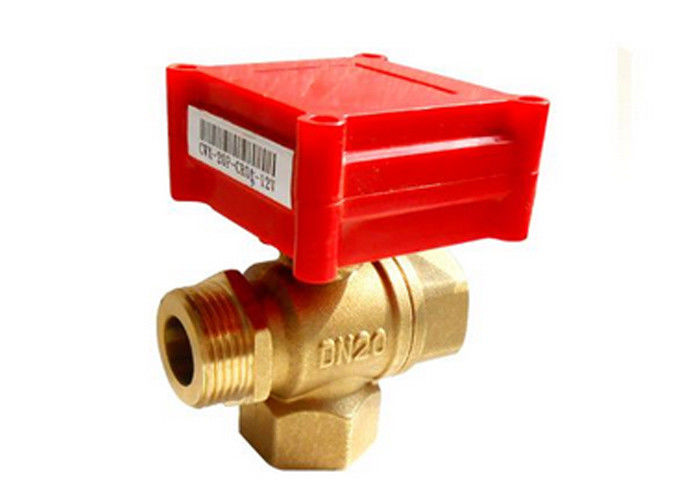

	verticale à trois voies	DN15	12	63	49	0,31
		DN20	15	66	53	0,367
	fil de Femelle-mâle	DN15	15	63	38	0,307
		DN20	15	66	38	0,337
		DN32	20	76	50	0,569
	Fil masculin	DN15	15	68	38	0,299



Câblage des options

• Deux fils et polarité inverse (DC3-6V/DC12V)

1. Le commutateur se reliant À S'OUVRIR, la valve s'ouvre, obtenant la position, automatiquement mise hors tension, la valve reste position d'ouverture entièrement

2. Le commutateur de connexion À SE FERMER, la fin de valve, obtenant la position, automatiquement mise hors tension, la valve demeure la position latérale de passages (entièrement clôturée)

• Trois fils et deux points de contrôle (DC3-6V/DC12V/DC24V)

1. Le commutateur se reliant À S'OUVRIR, la valve s'ouvre, obtenant la position, automatiquement mise hors tension, la valve reste position d'ouverture entièrement

2. Le commutateur de connexion à FERMÉ, la fin de valve, obtenant la position, automatiquement mise hors tension, la valve demeure la position latérale de passages (entièrement clôturée)

Note : AC24V/AC220V peut seulement être employé pour les valves électriques de la série 50K

• Trois fils et un point de contrôle (DC3-6V/12V)

1. Le commutateur se reliant, la valve s'ouvre, obtenant la position, automatiquement mise hors tension, thevalve reste position d'ouverture entièrement

2. Déconnectant le commutateur, la fin de valve, obtenant la position, automatiquement mise hors tension, la valve demeure la position latérale de passages (entièrement clôturée)

Note : Quand la puissance est tension CC et les fils rouges est « + », le fil bleu est « — »

• Deux fils et de mise hors tension retours (DC3-6V/ADC9-24V/AC220V)

1. Se relier de commutateur, la valve ouverte, obtenant la position et la mise hors tension automatiquement, la valve demeure position entièrement ouverte/étroite

2. La déconnexion de commutateur, la fin de valve, obtenant la position et la mise hors tension automatiquement, la valve demeure position entièrement ouverte/étroite

• Conntroller micro de cinq fils avec le retour de signal (DC3-6V/12V)

1. Le commutateur et OUVERT se reliants, la valve s'ouvre, obtenant à la position la sortie verte de fil le signal d'OLS, le contrôleur examine le signal OLS, relient le commutateur POUR S'ARRÊTER, la valve s'arrête et reste position d'ouverture entièrement

2. Le commutateur et la FIN se reliants, la fin de valve, obtenant à la position la sortie rouge de fil le signal de CLS, le contrôleur examine le signal CLS, relie le commutateur POUR S'ARRÊTER, la valve s'arrête et reste position entièrement étroite,

Note : Veuillez s'assurer les fils de signal « rouges », « noir » et « vert » soyez relié au début, puis reliez les fils de puissance « jaunes » et « bleus ».
