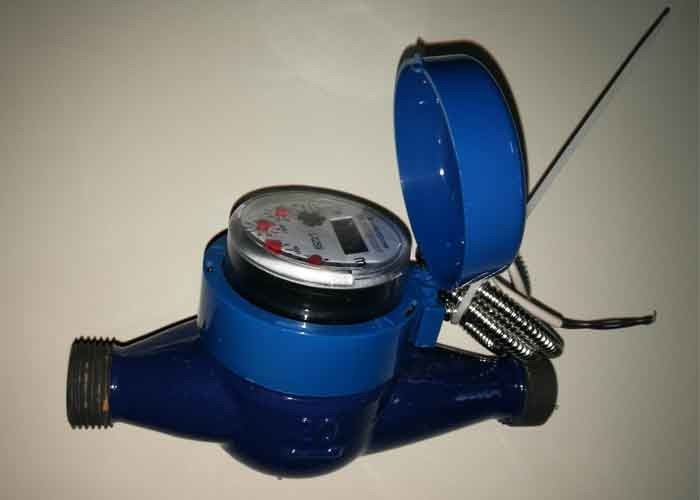

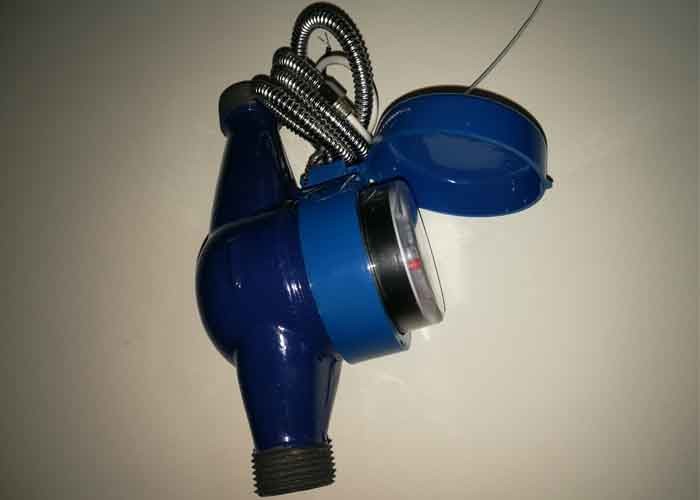

Le mètre d'eau intelligent de 232 livres par pouce carré DN25 a câblé Mbus Lora sans fil

le mètre d'eau intelligent résidentiel de mètre d'eau froide a câblé le mètre d'eau sans fil de Mbus Lora



Introduction générale

La condition régulatrice futée pour l'inetegration des mètres d'eau, dans les systèmes modernes de lecture à distance est la capacité des mètres de communiquer. l'Amr-technologie fournit les solutions structurées modulaires pour les systèmes de mesure futés par l'intermédiaire des interfaces appropriées, adaptées aux différents besoins des clients. Notre dossier inclut les systèmes de bus de câble et les solutions par radio sans fil, aussi bien que le logiciel associé pour l'activation et pour prendre des lectures avec les systèmes.



Logique de travail

1. Appareil de communication de base : Le collecteur de M-BUS et le mètre de mesure transmettent des données par la ligne de M-BUS avec 4 canaux, et peuvent relier le mètre selon n'importe quelle structure topologique. La construction dans la batterie de secours, pourrait des travaux pendant 48 heures normalement, et les données peuvent être sauvées pendant 10 années si la puissance est découpée.

2. Communication de relais : Moyens de communication moyens de couche la communication entre le concentrateur et le collecteur. Cette communication est par la manière sans fil de rf, aucun besoin de ligne de communication. La distance sans fil de communication entre le concentrateur et le collecteur peut être environ 3km à l'environnement ouvert.

3. Communication supérieure de transfert : Les méthodes de communication indiquent ci-dessous peuvent être choisies entre le concentrateur et le centre de gestion.

(a) mode de communication de GPRS

(b) ligne téléphonique mode de communication

(c) mode de communication de RS232

(d) mode de communication d'Ethernet



Applications :

Approvisionnement en eau industriel et commercial, doser volumétrique d'écoulement d'eau et lecture de compteur automatique pour l'utilité, irrigation.



FONCTIONS

1. Conception totalement scellée, imperméable.

2. Ne mémorisez automatiquement la position de perforations de roue et aucune initiation du besoin.

3. Prévention de l'attaque magnétique forte externe, haute performance d'anti-parasitage.

4. Résolvez effectivement le phénomène de renverser et de marteler.

5. Adoption du port de communication de M-BUS, qui avec la communication de fond.

6. Aucune alimentation d'énergie du besoin pour le travail quotidien.

7. Avec la fonction de commande à distance de valve qui peut arrêter l'approvisionnement en eau à distance.



Caractéristiques

• Transmission magnétique de cadran sec
• Type antimagnétique, protégé contre le trifouillage magnétique externe
• Le registre fermé sous vide, gel résistant, garde la lecture claire pendant le long temps
• Disponible pour l'eau froide 0 | 45°C
• Le registre peut être tourné dans n'importe quelle direction pour la lecture commode
• De grande précision, les mètres se conforment à la norme ISO-4064
• Le corps en laiton peut être peint ou saupoudré enduit
• L'opération rf, GSM/GPRS, a payé d'avance

Représentation :

• Le débit unitaire nominal de Qn ³ /h de 1,5 m au ³ /h, ³ /h de 15m de Q3 2.5m au ³ /h de 25m
• R de valeur est R80/100/125/160 comme en a été faite la demande
• Approprié aux applications froides et chaudes de l'eau
• Le mètre remplaçable insère disponible
• Bonne lisibilité même aux conditions de fonctionnement extrêmes
• Sur option retrofittable avec des contacteurs d'impulsion

Le mètre d'eau actionnent la condition :

• Température de l'eau : 0.1℃~40℃ pour l'eau froide
  30℃~90℃ pour le mètre d'eau chaude.
• Pression d'eau : MPA ≤1.0

Note :

• L'exactitude de mesure se conforment à la norme de la classe B d'OIN 4064.
• Disponible avec la longueur différente sur demande. Disponible dans le mètre d'eau chaude sur demande.

Erreur permise maximum :

(1) entre le quart (inclus) et les qs est ±2% ;
(2) entre le qmin et le quart (exclus) est ±5%.







Fiche technique de produit

Taille gauche (DN)	15 millimètres	20 millimètres	25mm
Unité de mesure	³ de 0,1 m
Rapport de chaîne de mesure (Q3/Q1)	80
Écoulement de surcharge (Q4)	³ /h de 3,125 m	³ /h de 5 m	³ /h de 7,875 m
Débit constant (Q3)	³ /h de 2,5 m	³ /h de 4 m	³ /h de 6,3 m
Écoulement de délimitation (Q2)	³ /h de 0,05 m	³ /h de 0,08 m	³ /h de 0,126 m
Écoulement de Miniumal (Q1)	³ /h de 0,0313 m	³ /h de 0,05 m	³ /h de 0,0788 m
Lecture de Minmum	³ de 0,0001 m
Lecture maximum	³ de 99999 m
Alarme	fin de valve automatique
La température fonctionnante	0.1℃~30℃ (mètre d'eau froide)
	0.1℃~90℃ (mètre d'eau chaude)
Niveau de sensibilité d'écoulement	Vers le haut de la zone : U10 En bas de la zone : D5
Niveau de pression	△P63
Estimation de pression d'utilisation	0,03 MPA - MPA 1,0
EMC	E1
Niveau de sécurité d'environnement	B



Installation

• L'installation du mètre d'eau répond aux exigences d'installation d'ISO4064-2 : 2005
• Le calibre du mètre d'eau correspondra au calibre des tuyaux et le débit utilisé est moins qu'ou près du débit unitaire permanent. L'endroit d'installation devrait éviter l'exposition, l'inondation, le gel et la pollution, et commode pour des données d'installation, d'élimination et de lecture.
• Le mètre d'eau sera installé horizontalement (la surface de visualisation est ascendante).
• Les sables et les pierres et d'autres articles divers dans les canalisations seront dégagés.
• La flèche sur le mètre d'eau devrait être identique que l'écoulement d'eau dans la canalisation.
• Si le mètre d'eau est installé sur l'admission de la chaudière, il vaut mieux d'installer la valve inversée sur le débouché de l'eau pour empêcher le courant de retour de l'eau chaude et la vapeur endommagera le mètre d'eau.

Avantage compétitif :

• Conformité aux normes internationales : ISO4064/GBT778/Q/320700JR05-2003
• À régulation de processus strict
• Équipement avancé de calibrage
• Équipe d'ingénieur
