Lieu d'origine: | La Chine |
---|---|
Nom de marque: | Runpaq |
Certification: | CE, EXD |
Numéro de modèle: | YR-E80 |
Quantité de commande min: | 1 |
Prix: | USD280 (1-5 sets) / USD240 (>5 sets) |
Détails d'emballage: | Carton/cas en bois |
Délai de livraison: | 10-15 jours |
Conditions de paiement: | T/T, L/C, D/A, D/P, Western Union |
Capacité d'approvisionnement: | 2000 ensembles par mois |
puissance: | 24VDC, 100-240VAC, 12-36VDC | Nom de produit: | mètre d'écoulement d'eau, capteur électromagnétique de compteur de débit |
---|---|---|---|
Médias liquides: | liquide conducteur, l'eau | Sortie: | 4-20 mA, impulsion, fréquence |
Communication: | Modbus RS485, bacnet, Mbus, GPRS | La température moyenne: | -20℃~+120℃, -20°C - +180 °C, ≤120℃, -40~180℃ |
Milieu: | l'eau, eau de mer, fluide conducteur, liquide, conductivité >0.5μs/cm2 | Utilisation: | système de chauffage, la CAHT, eaux d'égout, les eaux usées, STP, ETP (Export Transfer Prices) |
Surligner: | Mètre électromagnétique de l'écoulement d'eau 36VDC,mètre électromagnétique de l'écoulement d'eau dN80,Mètre d'eau DN80 ultrasonique |

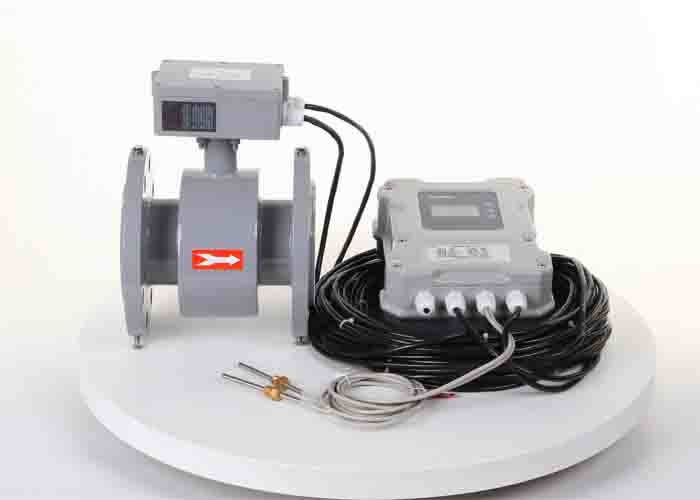

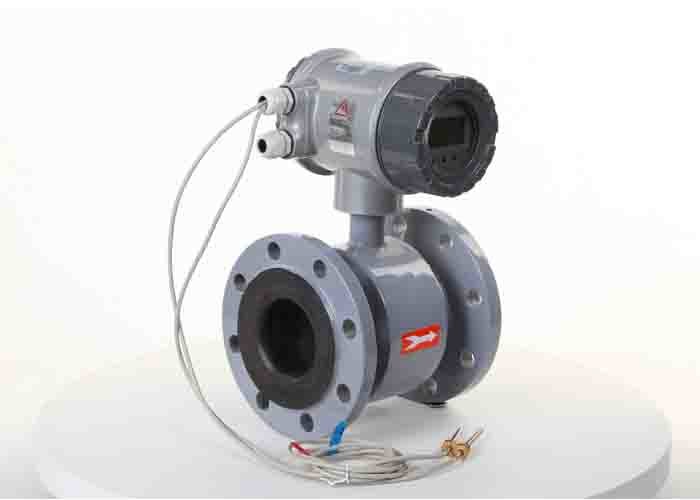

compteur magnétique de la chaleur, la température électromagnétique de mètre d'écoulement d'eau : 95 °C DN80
Description
Le compteur de débit magnétique n'obstrue pas l'écoulement, ainsi il peut être appliqué les liquides pour nettoyer, sanitaires, sales, corrosifs et abrasifs. Des débitmètres magnétiques peuvent être appliqués à l'écoulement des liquides qui sont conducteurs, ainsi des hydrocarbures et les gaz ne peuvent pas être mesurés avec cette technologie due à leur nature non-conductrice et état gazeux, respectivement.
Les débitmètres électromagnétiques n'exigent pas beaucoup en amont et en aval la course droite ainsi ils peuvent être installés dans des courses relativement courtes de mètre. Les débitmètres magnétiques exigent typiquement 3-5 diamètres de course droite ascendante et 0-3 diamètres de course droite en aval mesurée à partir du plan des électrodes de débitmètre magnétique.
Caractéristiques
Données techniques
Nom de produit | Débitmètre électromagnétique | ||
Type de produit | Local|affichage compact | Affichage à distance | Convertisseur de signal |
Modèle | IYF-E | IYF-F | IRT |
Diamètre de tuyau (millimètres) | DN10-DN2000 | ||
Alimentation d'énergie | 100-240 VCA/18-36 VOLTS CONTINU | ||
Exactitude | + 0,5% | + 0,5% | + 0,5% |
Puissance | <6w> | <6w> | <6w> |
Estimation de clôture | IP65 | IP68 | IP65 |
La température liquide | -25-120℃ | -25-120℃ | -25-120℃ |
Température ambiante | -25-50℃ | -25-50℃ | -25-50℃ |
Hygrométrie | 10-90% | 10-90% | 10-90% |
Rapport de mètre | 1:100 | 1:100 | 1:100 |
Sens d'écoulement | écoulement de Bi-direction | écoulement de Bi-direction | écoulement de Bi-direction |
Communication | RS485/Bacnet | RS485/Bacnet | RS485/Bacnet |
Sortie de signal | 4-20mA/Pulse/Frequency | 4-20mA/Pulse/Frequency | 4-20mA/Pulse/Frequency |
Exactitude
Diamètre de tuyau (millimètres) | Vitesse (m/s) | Exactitude |
3-20 | <0> | + 0,25% FS |
0.3-1 | + lecture 1,0% | |
1-15 | + 0,25% lectures | |
25-600 | 0.1-0.3 | + 0,25% FS |
0.3-1 | + 0,5% lectures | |
1-15 | + 0,3% lectures | |
700-3000 | <0> | + 0,25% FS |
0.3-1 | + lecture 1,0% | |
1-15 | + 0,25% lectures |
Sélection modèle
Avis sur la sélection du type local et du type à distance :
Le type à distance signifie que l'affichage d'émetteur et de convertisseur sont montés dans différents emplacements, il a suggéré de choisir
l'extérieur introduisent au clavier les conditions suivantes :
Non | Modèle | ||||||||
YF | Débitmètre électromagnétique | ||||||||
TF | Turbine | ||||||||
VF | Votex | ||||||||
LX | Roue de palette | ||||||||
T | Ultrasonique | ||||||||
Mode d'affichage d'E/F | E : affichage compact/local, F : affichage à distance | ||||||||
Diamètre de tuyau | Type (millimètres) | ||||||||
xxxx |
15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 400, 500, 600, 800, 1000 |
||||||||
Code | Exactitude | ||||||||
1 | + 0,5% FS | ||||||||
2 | + FS 1,0% | ||||||||
3 | + 0,2% FS | ||||||||
Code | Type | ||||||||
N | Convertisseur : 12/24 volts continu, sortie d'impulsion | ||||||||
Émetteur : 24VDC, outpt 4-20mA | |||||||||
B | Intelligent, batterie de lion, aucun affichage local | ||||||||
G | L'affichage futé et local, 4-20mA a produit | ||||||||
C1 | Affichage futé et local, RS485 | ||||||||
C2 | Affichage futé et local, CERF | ||||||||
Code | Type | ||||||||
S | Logement d'acier au carbone | ||||||||
L | Logement d'acier inoxydable | ||||||||
G | Logement à haute pression | ||||||||
HL | électrode 316L | ||||||||
HTi | Électrode titanique | ||||||||
HTa | Électrode de Tantlum | ||||||||
HC | Électrode de Hastelloy-C | ||||||||
L1 | Médias liquides | ||||||||
L2 | Médias de gaz | ||||||||
P | Compensation de pression | ||||||||
T | Compensation de température | ||||||||
Pinte | Pressure&Temp. Compensation | ||||||||
F | Revêtement de PTFE | ||||||||
X | Revêtement en caoutchouc | ||||||||
Échantillon : IYF-E-0100-1-C1-S-HL-L1-F, Magmeter, affichage local, diamètre : 100mm, + 0.5%FS, logement d'acier au carbone, futé, 4-20mA outpt, RS485, 316L électrodes, mètre liquide de médias, revêtement de PTFE |
Liquide régulateur applicable :
doser Non-applicable médial
Diamètre de tuyau, volume d'écoulement et dimension de produit
Diamètre | Volume d'écoulement (m3/h) | Dimension de produit (millimètres) | |||||
(millimètre) | Normale | Minute | Maximum | L | D | H | H1 |
15 | 1,5 | 0,06 | 9,5 | 150 | 95 | 272 | 254 |
20 | 2,5 | 0,11 | 16,9 | 105 | 277 | 254 | |
25 | 3,5 | 0,18 | 26,5 | 115 | 283 | 254 | |
32 | 6 | 0,29 | 43,6 | 140 | 297 | 270 | |
40 | 10 | 0,45 | 67,8 | 150 | 307 | 280 | |
50 | 15 | 0,71 | 106,0 | 200 | 165 | 318 | 294 |
65 | 25 | 1,19 | 179,1 | 185 | 337 | 313 | |
80 | 40 | 1,81 | 271,4 | 200 | 352 | 326 | |
100 | 60 | 2,83 | 424,1 | 250 | 220 | 371 | 344 |
125 | 100 | 4,42 | 665 | 250 | 401 | 372 | |
150 | 135 | 6,36 | 954 | 300 | 285 | 431 | 403 |
200 | 250 | 11,3 | 1696 | 350 | 340 | 486 | 460 |
250 | 375 | 17,66 | 2650 | 400 | 395 | 547 | 511 |
300 | 540 | 25,43 | 3817 | 450 | 445 | 597 | 565 |
350 | 735 | 34,62 | 5195 | 505 | 657 | 620 | |
400 | 960 | 45,22 | 6785 | 500 | 565 | 717 | 675 |
450 | 1200 | 57,23 | 8588 | 550 | 615 | 757 | 727 |
500 | 1500 | 70 | 10602 | 600 | 670 | 817 | 782 |
600 | 2160 | 100 | 15268 | 780 | 917 | 782 | |
700 | 2950 | 138 | 20781 | 700 | 895 | 1027 | 1068 |
800 | 3850 | 180 | 27100 | 800 | 1015 | 1137 | 1157 |
Applications industrielles
Produit chimique | Nourriture et boisson | Moulin à papier |
Métallurgie | Protection de l'environnement | Hydraulique |
Exploitation | Inoxydable | Pétrole |
Pharmacie | Climatiseur | Installation de traitement effluente |
Dessalement d'eau de mer | Pharmacie | Traitement de l'eau |
Avantage compétitif
Démonstration de détails
Ligne en acier de calibrage de transformateur de carte PCB de silicium interne de production
Comment utiliser le compteur de débit magnétique
Les débitmètres électromagnétiques mesurent la vitesse des liquides conducteurs dans des tuyaux, tels que l'eau, les acides, le caustique, et les boues. Les débitmètres magnétiques peuvent mesurer correctement quand la conductivité électrique du liquide est plus grande qu'approximativement 5μS/cm. Faites attention parce qu'en utilisant les débitmètres magnétiques sur des fluides avec la basse conductivité, telle que l'eau désionisée, l'eau d'alimentation de chaudière, ou les hydrocarbures, peut faire éteindre le débitmètre et mesurer débit nul.
