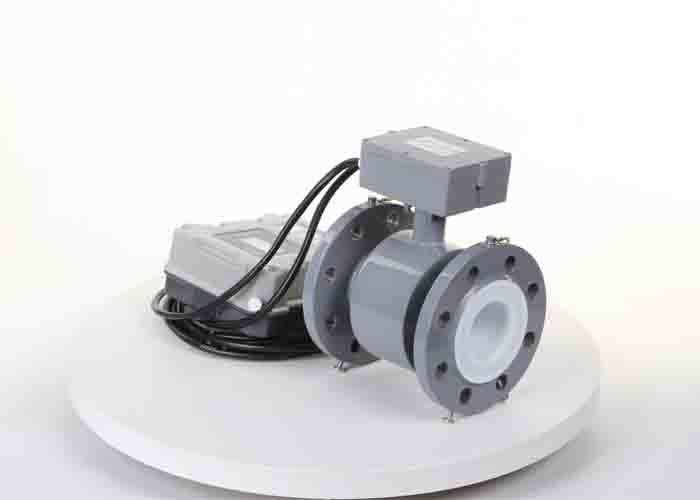

Le compteur de débit volumétrique d'eaux usées de la mesure DN50 Rosemount PN16 a bridé

mètre électromagnétique dN50, PN16, capteur de rebut d'écoulement d'eau de rosemount de mètre d'écoulement d'eau



Description

Le débitmètre électromagnétique à flasque pour l'usage dans la mesure volumétrique du fluide conducteur, comme des applications de l'eau municipale ou industrielle et des eaux usées dans des quels mètres de propulseur ont été typiquement utilisés dans le passé. Sans les pièces mobiles et les électrodes conçues pour décourager encrasser, le magmeter d'IYF exigent l'entretien minimal dans les applications dans lesquelles les débris ou le sable empêcheraient des mètres de propulseur. Il n'y a aucun rotor pour cesser de tourner ou incidences pour porter.
Il est extérieurement actionné avec 100-240VAC ou 24 volts continu. Les conditions de puissance faible le rendent également idéal pour des sources d'énergie solaires et comparables. Le taux et l'indication totale est standard, de même qu'un résultat l'impulsion/fréquence/4-20mA à semi-conducteur, qui permet la connexion à un enregistreur de données. Le logement d'affichage peut être intégré ou à distance. Un câble protégé de sortie de puissance/impulsion avec la connexion DIN est inclus avec le mètre.



Caractéristiques

• Pratiquement aucune perte de pression
• Approprié pour doser pour l'éventail de médias liquides conducteurs
• Aucune pièces mobiles
• Les brides mettent en communication la connexion
• Norme RS485
• Approprié au diamètre p de tuyaux à 2000 millimètres
• Grand rapport de mètre
• De grande précision
• 4 à la sortie de 20 mA/fréquence/impulsion

Données techniques

Nom de produit	Débitmètre électromagnétique
Type de produit	Local|affichage compact	Affichage à distance	Convertisseur de signal
Modèle	IYF-E	IYF-F	IRT
Diamètre de tuyau (millimètres)	DN10-DN2000
Alimentation d'énergie	100-240 VCA/18-36 VOLTS CONTINU
Exactitude	+ 0,5%	+ 0,5%	+ 0,5%
Puissance	<6w>	<6w>	<6w>
Estimation de clôture	IP65	IP68	IP65
La température liquide	-25-120℃	-25-120℃	-25-120℃
Température ambiante	-25-50℃	-25-50℃	-25-50℃
Hygrométrie	10-90%	10-90%	10-90%
Rapport de mètre	1:100	1:100	1:100
Sens d'écoulement	écoulement de Bi-direction	écoulement de Bi-direction	écoulement de Bi-direction
Communication	RS485/Bacnet	RS485/Bacnet	RS485/Bacnet
Sortie de signal	4-20mA/Pulse/Frequency	4-20mA/Pulse/Frequency	4-20mA/Pulse/Frequency



Exactitude

Diamètre de tuyau (millimètres)	Vitesse (m/s)	Exactitude
3-20	<0>	+ 0,25% FS
	0.3-1	+ lecture 1,0%
	1-15	+ 0,25% lectures
25-600	0.1-0.3	+ 0,25% FS
	0.3-1	+ 0,5% lectures
	1-15	+ 0,3% lectures
700-3000	<0>	+ 0,25% FS
	0.3-1	+ lecture 1,0%
	1-15	+ 0,25% lectures

























Sélection modèle



Avis sur la sélection du type local et du type à distance :

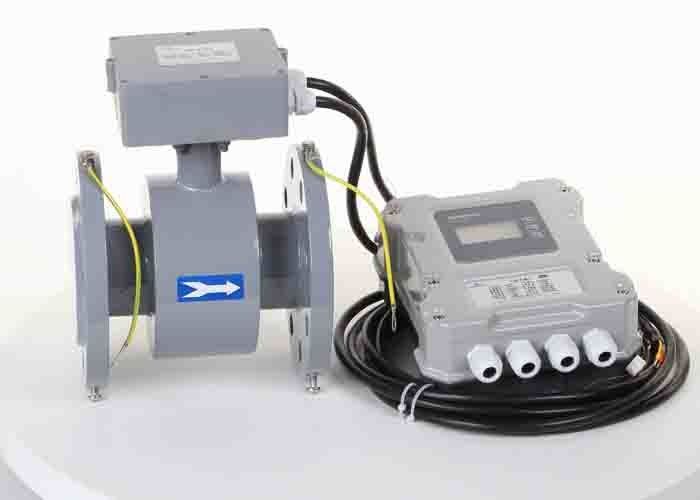

Le type à distance signifie que l'affichage d'émetteur et de convertisseur sont montés dans différents emplacements, il a suggéré de choisir
l'extérieur introduisent au clavier les conditions suivantes :

• La température de température ambiante ou de soleil d'affichage de convertisseur est le ℃ plus de 60
• Le humidité élevé ou l'air corrosif a existé
• Vibration sérieuse de tuyau
• Le besoin magnétique de mètre soit suspendu ou submersible, avec difficulté donné lecture
• L'autre état abrasif

Non	Modèle
	YF	Débitmètre électromagnétique
	TF	Turbine
	VF	Votex
	LX	Roue de palette
	T	Ultrasonique
		Mode d'affichage d'E/F	E : affichage compact/local, F : affichage à distance
			Diamètre de tuyau	Type (millimètres)
			xxxx	15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 400, 500, 600, 800, 1000
			Code	Exactitude
			1	+ 0,5% FS
			2	+ FS 1,0%
			3	+ 0,2% FS
				Code	Type
				N	Convertisseur : 12/24 volts continu, sortie d'impulsion
					Émetteur : 24VDC, outpt 4-20mA
				B	Intelligent, batterie de lion, aucun affichage local
				G	L'affichage futé et local, 4-20mA a produit
				C1	Affichage futé et local, RS485
				C2	Affichage futé et local, CERF
					Code	Type
					S	Logement d'acier au carbone
					L	Logement d'acier inoxydable
					G	Logement à haute pression
					HL	électrode 316L
					HTi	Électrode titanique
					HTa	Électrode de Tantlum
					HC	Électrode de Hastelloy-C
					L1	Médias liquides
					L2	Médias de gaz
					P	Compensation de pression
					T	Compensation de température
					Pinte	Pressure&Temp. Compensation
					F	Revêtement de PTFE
					X	Revêtement en caoutchouc
Échantillon : IYF-E-0100-1-C1-S-HL-L1-F, Magmeter, affichage local, diamètre : 100mm, + 0.5%FS, logement d'acier au carbone, futé, 4-20mA outpt, RS485, 316L électrodes, mètre liquide de médias, revêtement de PTFE























































































Liquide régulateur applicable :

• Médias liquides conducteurs, conductivité > 5 µS/cm
• Divers solutés conducteurs, solutions de l'eau, acide et caustiques
• Boues, boues et liquides abrasifs d'incidence de graisse, liquide corrosif, eau du robinet municipale, les eaux usées, sales
  l'eau, moulin à papier effluent, fibreux, visqueux, nourriture et boisson

doser Non-applicable médial

• Gaz industriel, air comprimé, vapeur, ou liquide avec le grand contenu du gaz
• Le liquide est conducteur non-conducteur ou bas, comme l'huile de graissage, pétrole raffiné, cryogénique, l'eau de refroidissement, pure
  l'eau, gaz propre, etc.



Diamètre de tuyau, volume d'écoulement et dimension de produit

Diamètre	Volume d'écoulement (m3/h)			Dimension de produit (millimètres)
(millimètre)	Normale	Minute	Maximum	L	D	H	H1
15	1,5	0,06	9,5	150	95	272	254
20	2,5	0,11	16,9		105	277	254
25	3,5	0,18	26,5		115	283	254
32	6	0,29	43,6		140	297	270
40	10	0,45	67,8		150	307	280
50	15	0,71	106,0	200	165	318	294
65	25	1,19	179,1		185	337	313
80	40	1,81	271,4		200	352	326
100	60	2,83	424,1	250	220	371	344
125	100	4,42	665		250	401	372
150	135	6,36	954	300	285	431	403
200	250	11,3	1696	350	340	486	460
250	375	17,66	2650	400	395	547	511
300	540	25,43	3817	450	445	597	565
350	735	34,62	5195		505	657	620
400	960	45,22	6785	500	565	717	675
450	1200	57,23	8588	550	615	757	727
500	1500	70	10602	600	670	817	782
600	2160	100	15268		780	917	782
700	2950	138	20781	700	895	1027	1068
800	3850	180	27100	800	1015	1137	1157























































Applications industrielles

Produit chimique	Nourriture et boisson	Moulin à papier
Métallurgie	Protection de l'environnement	Hydraulique
Exploitation	Inoxydable	Pétrole
Pharmacie	Climatiseur	Installation de traitement effluente
Dessalement d'eau de mer	Pharmacie	Traitement de l'eau















Avantage compétitif

• Conformité aux normes internationales : ISO14001, GB/T28001, ISO9001-2008/GB/T50430
• À régulation de processus strict
• Équipement avancé de calibrage
• Équipe d'ingénieur

Démonstration de détails

Ligne en acier de calibrage de transformateur de carte PCB de silicium interne de production
