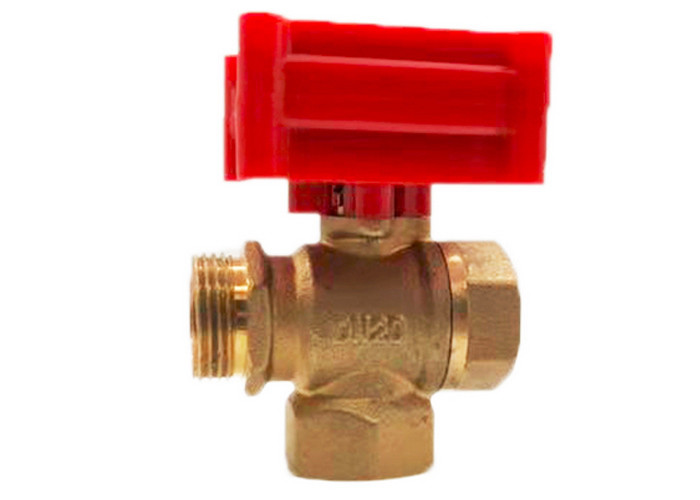

Valves de chauffage motorisées inoxydables de la zone SS304 avec le moteur de déclencheur de C.C

Vlaves de chauffage de la zone PN10, robinet à tournant sphérique SS304 inoxydable, avec le moteur de déclencheur de C.C

Description de produit

Nos valves de zone sont robinet à tournant sphérique inoxydable ou en laiton composé et moteur électrique de déclencheur par C.C ou C.A. Il fournit le contrôle marche-arrêt, normalement ouvert ou normalement fermé dans les systèmes hydronic fermés. Les mini robinets à tournant sphérique motorisés peuvent être utilisés dans une grande variété de chauffage et d'applications de refroidissement de condensation, principalement conçus pour l'usage avec la plinthe, les bobines de fan, les radiateurs, les convecteurs, les manipulateurs d'air, les pompes à chaleur et les applications rayonnantes.

Caractéristiques

1. Réducteur entièrement métallique de vitesse.

2. Le couple de sortie est grand, particulièrement pour le système sifflant avec la large échelle.

3. Structure de petite taille et compacte, aspect compact et diverses méthodes d'assemblée.

4. La conception brevetée de corps d'anti-échelle de technologie peut retarder le temps de mesurage.

5. Bonne représentation de cachetage, catégorie de scellage IP65.

Application

Avantages

• Corps de valve de Sturday avec la conception raisonnable de structure, et meilleure matière à employé

Données techniques

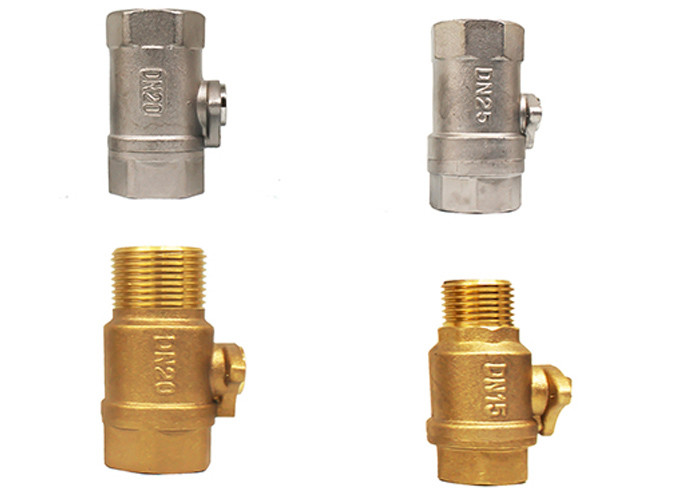

Matériel de corps de valve	Port de connexion	Diamètre	D	L	H	W
			(millimètre)			(Kilogramme)
Laiton	Plein diamètre de fil femelle	DN8	8	46	31	0,232
		DN10	8	46	31	0,231
		DN15	15	57	38	0,308
		DN20	15	66	38	0,389
		DN25	20	72	47	0,478
	verticale à trois voies	DN15	12	63	49	0,31
		DN20	15	66	53	0,367
	fil de Femelle-mâle	DN15	15	63	38	0,307
		DN20	15	66	38	0,337
		DN32	20	76	50	0,569
	Fil masculin	DN15	15	68	38	0,299

Câblage des options

• Deux fils et polarité inverse (DC3-6V/DC12V)

1. Le commutateur se reliant À S'OUVRIR, la valve s'ouvre, obtenant la position, automatiquement mise hors tension, la valve reste position d'ouverture entièrement

2. Le commutateur de connexion À SE FERMER, la fin de valve, obtenant la position, automatiquement mise hors tension, la valve demeure la position latérale de passages (entièrement clôturée)

• Trois fils et deux points de contrôle (DC3-6V/DC12V)

1. Le commutateur se reliant À S'OUVRIR, la valve s'ouvre, obtenant la position, automatiquement mise hors tension, la valve reste position d'ouverture entièrement

2. Le commutateur de connexion à FERMÉ, la fin de valve, obtenant la position, automatiquement mise hors tension, la valve demeure la position latérale de passages (entièrement clôturée)

Note : AC24V/AC220V peut seulement être employé pour les valves électriques de la série 50K

• Conntroller micro de cinq fils avec le retour de signal (DC3-6V/12V)

1. Le commutateur et OUVERT se reliants, la valve s'ouvre, obtenant à la position la sortie verte de fil le signal d'OLS, le contrôleur examine le signal OLS, relient le commutateur POUR S'ARRÊTER, la valve s'arrête et reste position d'ouverture entièrement

2. Le commutateur et la FIN se reliants, la fin de valve, obtenant à la position la sortie rouge de fil le signal de CLS, le contrôleur examine le signal CLS, relie le commutateur POUR S'ARRÊTER, la valve s'arrête et reste position entièrement étroite,

Note : Veuillez s'assurer les fils de signal « rouges », « noir » et « vert » soyez relié au début, puis reliez les fils de puissance « jaunes » et « bleus ».
