Valves de chauffage PN10 Mini Motorized Hydronic Control IP65 de la zone DN15 en laiton

Valves de chauffage de la zone DN15 en laiton, PN10, déclencheur pour le contrôle de systèmes de chauffage par le sol



Description de produit

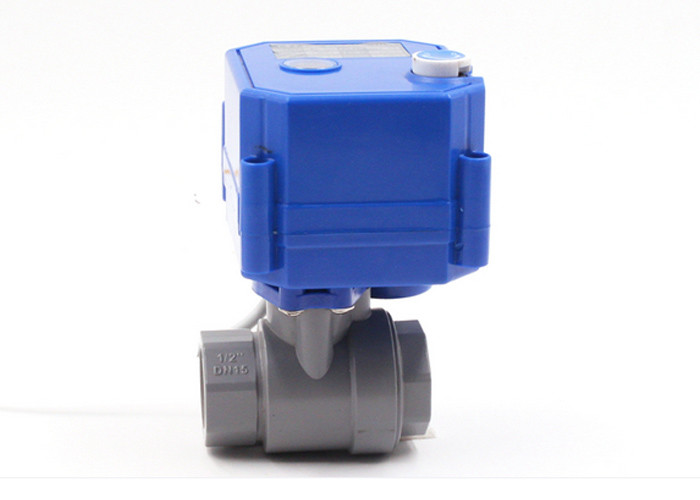

La valve de zone est une du mini déclencheur motorisé de valve, qui fonctionne comme valve spéciale qui règle l'écoulement de l'eau par un système de chauffage. Quand la valve est fermée, elle bloquera complètement outre de l'écoulement de l'eau à vos radiateurs de sorte qu'ils restent froids. Quand elle est ouverte, on permet à l'l'eau chaude de traverser pour réchauffer votre maison.



Caractéristiques

1. Longue envergure extrême de durée de vie ;

2. Le dépassement manuel, la valve peut être actionné quand panne de courant ;

3. Mini indicateur de dimension et de position

4. Bonne représentation de cachetage, clôture IP65



Application

Avantages

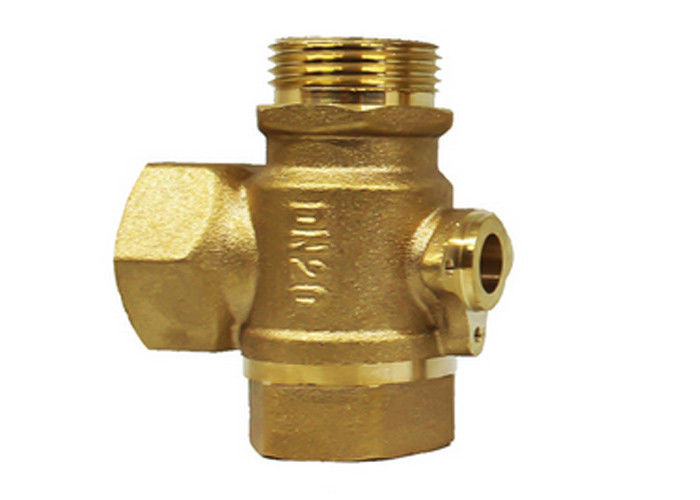

• Corps de valve de Sturday avec la conception raisonnable de structure, et meilleure matière à employé

Non.	Les nôtres	Produits normaux
Joint d'axe de valve	Joints quadruples	Doubles joints
Joint d'écrou	Revêtement anaérobie superbe automatique de colle, à serrage cohérent de couple	Colle anaérobie manuelle, inégalement, serrage non cohérent de couple
Joint entre le corps de valve et le logement	Cannelure de joint	aucun
Couple	Sans à-coup et lumière	Lourd, non uniformément
Drainage	Oui	aucun



Données techniques

Modèle	25S
Courant de travail (mA)	<80>
Protection	IP65
Puissance (w)	<2>
Actionnez la pression (le MPA)	PN10
Couple (nanomètre)	2,5
Chaîne de diamètre (millimètres)	DN8-DN32 DN8-DN20 bi-directionnel à trois voies
Heure ouverte/exacte (s)	<8>
Tension de travail (v)	DC3-6V ; DC12V ; AC/DC9-24V ; AC220V ; AC85-265V
La température liquide (℃)	0-90
Mode de contrôle	CR01 ; CR02 ; CR03 ; CR04 ; CR05



Câblage des options

• Deux fils et polarité inverse (DC3-6V/DC12V/DC24V)

1. Le commutateur se reliant À S'OUVRIR, la valve s'ouvre, obtenant la position, automatiquement mise hors tension, la valve reste position d'ouverture entièrement

2. Le commutateur de connexion À SE FERMER, la fin de valve, obtenant la position, automatiquement mise hors tension, la valve demeure la position latérale de passages (entièrement clôturée)

• Trois fils et deux points de contrôle (DC3-6V/DC12V/DC24V)

1. Le commutateur se reliant À S'OUVRIR, la valve s'ouvre, obtenant la position, automatiquement mise hors tension, la valve reste position d'ouverture entièrement

2. Le commutateur de connexion à FERMÉ, la fin de valve, obtenant la position, automatiquement mise hors tension, la valve demeure la position latérale de passages (entièrement clôturée)

Note : AC24V/AC220V peut seulement être employé pour les valves électriques de la série 50K

• Trois fils et un point de contrôle (DC3-6V/12V /ADC9-24V /AC220V)

1. Le commutateur se reliant, la valve s'ouvre, obtenant la position, automatiquement mise hors tension, thevalve reste position d'ouverture entièrement

2. Déconnectant le commutateur, la fin de valve, obtenant la position, automatiquement mise hors tension, la valve demeure la position latérale de passages (entièrement clôturée)

Note : Quand la puissance est tension CC et les fils rouges est « + », le fil bleu est « — »

• Deux fils et de mise hors tension retours (DC3-6V/ADC9-24V/AC220V)

1. Se relier de commutateur, la valve ouverte, obtenant la position et la mise hors tension automatiquement, la valve demeure position entièrement ouverte/étroite

2. La déconnexion de commutateur, la fin de valve, obtenant la position et la mise hors tension automatiquement, la valve demeure position entièrement ouverte/étroite

• Conntroller micro de cinq fils avec le retour de signal (DC3-6V/12V/24V)

1. Le commutateur et OUVERT se reliants, la valve s'ouvre, obtenant à la position la sortie verte de fil le signal d'OLS, le contrôleur examine le signal OLS, relient le commutateur POUR S'ARRÊTER, la valve s'arrête et reste position d'ouverture entièrement

2. Le commutateur et la FIN se reliants, la fin de valve, obtenant à la position la sortie rouge de fil le signal de CLS, le contrôleur examine le signal CLS, relie le commutateur POUR S'ARRÊTER, la valve s'arrête et reste position entièrement étroite,

Note : Veuillez s'assurer les fils de signal « rouges », « noir » et « vert » soyez relié au début, puis reliez les fils de puissance « jaunes » et « bleus ».
