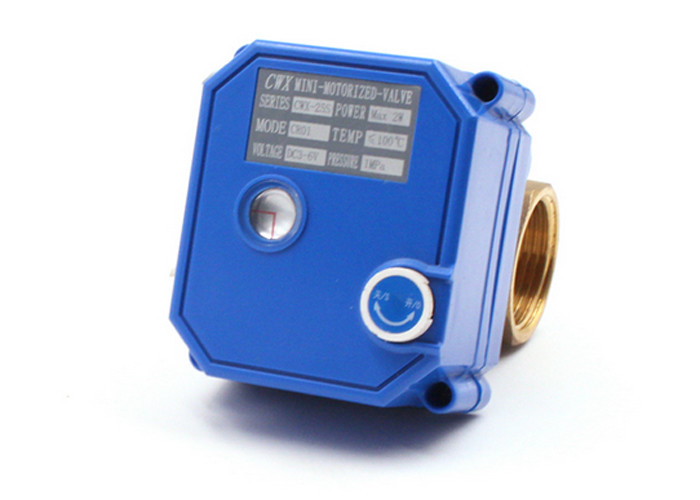

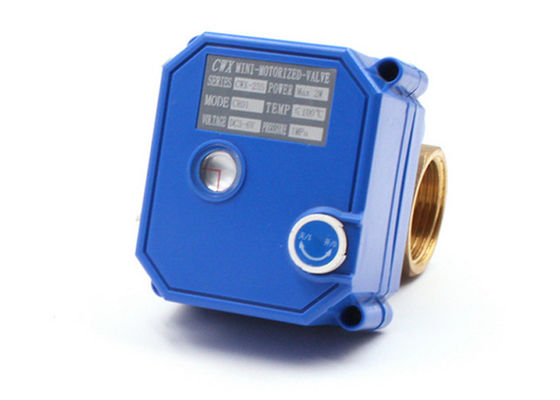

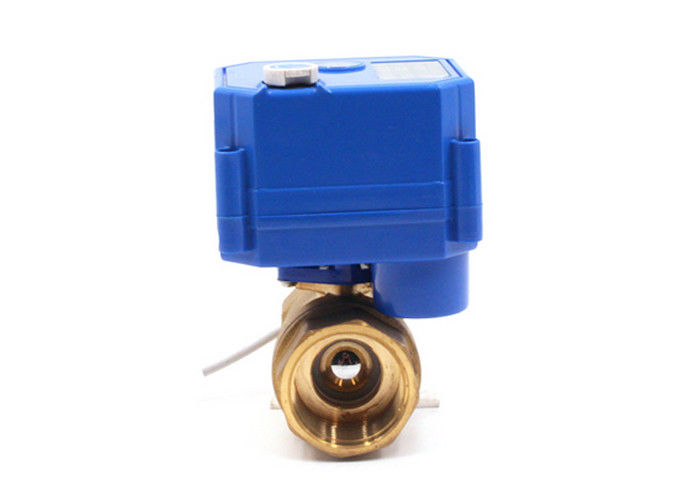

Couple en laiton DN8 des valves 2,5 nanomètre de chauffage de zone de chauffage par rayonnement de plinthe

Valves de chauffage de zone en laiton, déclencheur inoxydable de robinets à tournant sphérique pour la valve de zone de système de chauffage



Description de produit



Un robinet à tournant sphérique motorisé de zone est une valve spéciale qui peut régler l'écoulement de l'eau par un système de chauffage. Quand la valve de zone est fermée, elle bloquera complètement outre de l'écoulement de l'eau à vos radiateurs de sorte qu'ils restent froids. Quand elle est ouverte, on permet à l'l'eau chaude de traverser pour réchauffer votre maison.



Caractéristiques

1. Envergure extrême de durée de vie d'ONG ;

2. Le dépassement manuel, la valve peut être actionné quand panne de courant ;

3. Mini indicateur de dimension et de position

4. Bonne représentation de cachetage, clôture IP65



Application

Avantages

• Corps de valve de Sturday avec la conception raisonnable de structure, et meilleure matière à employé

Non.	Les nôtres	Produits normaux
Joint d'axe de valve	Joints quadruples	Doubles joints
Joint d'écrou	Revêtement anaérobie superbe automatique de colle, à serrage cohérent de couple	Colle anaérobie manuelle, inégalement, serrage non cohérent de couple
Joint entre le corps de valve et le logement	Cannelure de joint	aucun
Couple	Sans à-coup et lumière	Lourd, non uniformément
Drainage	Oui	aucun

Données techniques

Modèle	25S
Courant de travail (mA)	<80>
Protection	IP65
Puissance (w)	<2>
Actionnez la pression (le MPA)	PN10
Couple (nanomètre)	2,5
Chaîne de diamètre (millimètres)	DN8-DN32 DN8-DN20 bi-directionnel à trois voies
Heure ouverte/exacte (s)	<8>
Tension de travail (v)	DC3-6V ; DC12V ; AC/DC9-24V ; AC220V ; AC85-265V
La température liquide (℃)	0-90
Mode de contrôle	CR01 ; CR02 ; CR03 ; CR04 ; CR05

Câblage des options

• Deux fils et polarité inverse (DC3-6V/DC12V/DC24V)

le commutateur 1.Connecting À S'OUVRIR, la valve s'ouvre, obtenant la position, automatiquement mise hors tension, la valve reste position d'ouverture entièrement

2.Connection le commutateur À SE FERMER, la fin de valve, obtenant la position, automatiquement mise hors tension, la valve demeure la position latérale de passages (entièrement fermée)

• Trois fils et deux points de contrôle (DC3-6V/DC12V/DC24V)

1. Le commutateur se reliant À S'OUVRIR, la valve s'ouvre, obtenant la position, automatiquement mise hors tension, la valve reste position d'ouverture entièrement

2. Le commutateur de connexion à FERMÉ, la fin de valve, obtenant la position, automatiquement mise hors tension, la valve demeure la position latérale de passages (entièrement clôturée)

Note : AC24V/AC220V peut seulement être employé pour les valves électriques de la série 50K

• Trois fils et un point de contrôle (DC3-6V/12V /ADC9-24V /AC220V)

le commutateur 1.Connecting, la valve s'ouvre, obtenant la position, automatiquement mise hors tension, thevalve reste position d'ouverture entièrement

2.Disconnecting le commutateur, la fin de valve, obtenant la position, automatiquement mise hors tension, la valve demeure la position latérale de passages (entièrement clôturée)

Note : Quand la puissance est tension CC et les fils rouges est « + », le fil bleu est « — »

• Deux fils et de mise hors tension retours (DC3-6V/ADC9-24V/AC220V)

Se relier de 1.SW, la valve ouverte, obtenant la position et la mise hors tension automatiquement, la valve demeure position entièrement ouverte/étroite

La déconnexion de 2.SW, la fin de valve, obtenant la position et la mise hors tension automatiquement, la valve demeure position entièrement ouverte/étroite

• Conntroller micro de cinq fils avec le retour de signal (DC3-6V/12V/24V)

le commutateur 1.Connecting et OUVERT, la valve s'ouvre, obtenant à la position la sortie verte de fil le signal d'OLS, le contrôleur examine le signal OLS, relient le commutateur POUR S'ARRÊTER, la valve s'arrête et reste position d'ouverture entièrement

le commutateur 2.Connecting et la FIN, la fin de valve, obtenant à la position la sortie rouge de fil le signal de CLS, le contrôleur examine le signal CLS, relie le commutateur POUR S'ARRÊTER, la valve s'arrête et reste position entièrement étroite,

Note : Veuillez s'assurer les fils de signal « rouges », « noir » et « vert » soyez relié au début, puis reliez les fils de puissance « jaunes » et « bleus ».
